IBC Cage Frame Máy tạo lỗ tự động IBC Tote Máy lưới dây hàn tự động

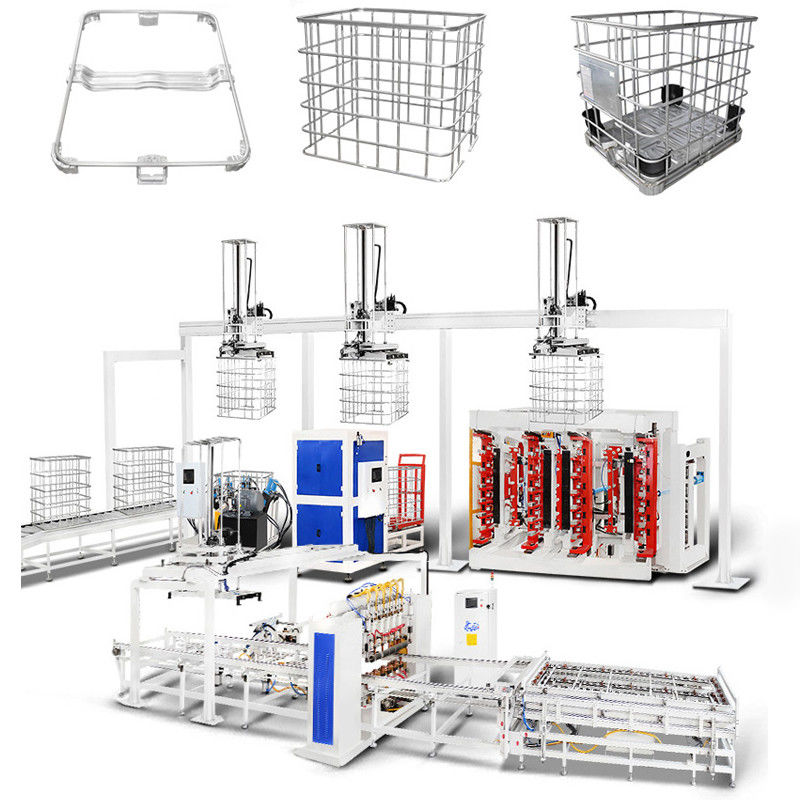

Mô tả IBC khung lồng dây chuyền sản xuất tự động
CácIBC khung lồng dây chuyền sản xuất tự động chủ yếu được sử dụng để sản xuất khung lồng IBC. Nó bao gồm máy hàn tự động khung lồng, cánh tay cơ học dỡ lưới, bàn quay, máy uốn khung tự động,Máy khóa, máy làm lỗ và đâm, dây chuyền sản xuất tự động di chuyển cánh tay cơ học.Người vận hành chỉ cần làm việc tải vật liệu để máy hàn khungNgoài ra, chúng tôi có thể trang bị dòng với máy hàn khung cơ sở tự động và cánh tay cơ khí tự động để thả khung cơ sở.

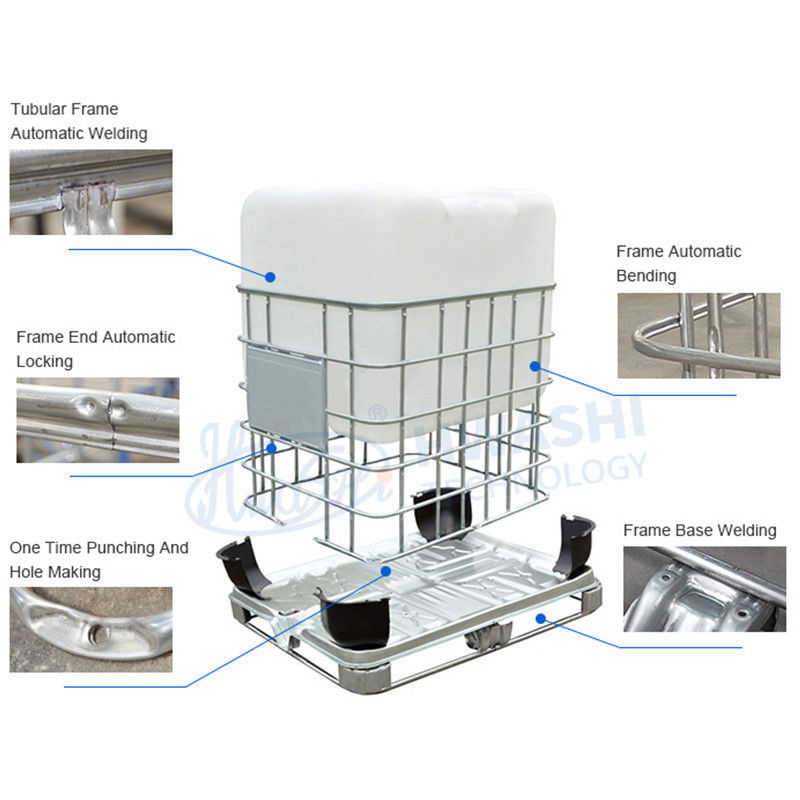

Quá trình chạy của IBC khung lồng dây chuyền sản xuất tự động:
hàn khung ối ối ối ối ối đục lỗ ối ối ối ối ối khung cơ sở ối ối ối ối ối ối ối ối ối ối ối ối ối ối ối ối ối ối ối ối ối
Mô tả về Máy hàn khung lồng IBC
Máy hàn khung lồng IBC được thiết kế chính xác, có bốn bộ nguồn điện MF DC tiên tiến.
Thiết kế phức tạp này cho phép xích đồng thời tại sáu điểm khác nhau, thể hiện khả năng đa nhiệm đáng chú ý.Việc giới thiệu một bộ cấp dữ liệu vật cố định hai lớp làm tăng hiệu quả hoạt động trong khi một vật cố định đang tích cực tham gia vào quá trình hàn, người kia có thể tải vật liệu liền mạch, đảm bảo một luồng công việc liên tục và hợp lý.
Thiết bị hàn biến các ống thành một cấu hình lưới phẳng đặc biệt, đảm bảo hàn có sức mạnh và chất lượng bền vững không có sánh ngang.Quá trình hàn được hoàn thành hiệu quả trong khoảng 50 giây, nhấn mạnh cả tốc độ và độ chính xác trong việc chế tạo mỗi lưới phẳng.
Máy hàn khung cơ sở lồng IBC mẫu của máy hàn khung cơ sở lồng IBC
Đặc điểm của Máy hàn khung cơ sở lồng IBC
Hiệu quả hàn: 50sec/pc
Nguồn hàn: 4 bộ MF DC Nguồn điện
Tùy chọn nền tảng cấp thức ăn: một lớp hoặc hai lớp
Tùy chọn hệ thống thả: Thả bằng tay hoặc thả bằng cánh tay cơ khí tự động
Mô tảMáy uốn khung IBC đứng hai trạm
Máy uốn cong khung IBC hai trạm dọc trải qua chế biến toàn diện để đảm bảo không chỉ độ chính xác cao trong uốn cong mà còn hoạt động ổn định và hiệu quả đáng chú ý.
Máy uốn cong chuyên nghiệp biến lưới phẳng thành một khung hình vuông chính xác.Đạt được quá trình uốn cong trong khoảng 20-25 giây làm nổi bật hiệu quả của máy và khả năng sản xuất nhanh.
Cột uốn cong được xử lý CNC được sử dụng để đảm bảo góc uốn cong.
Mỗi khuôn trên chùm uốn cong có thể được điều chỉnh lên và xuống khoảng 3mm để tăng phạm vi uốn cong.
Thiết kế khuôn 120 độ làm cho mọi góc uốn cong mượt mà hơn.
Máy nghiêng khung IBC đứng thẳng đứng
Các thông số kỹ thuật của Máy uốn khung IBC có trạm song song hai
| Các mục | Dữ liệu |
| Phương pháp cong | Bốn cột uốn cong cùng một lúc |
| Kích thước uốn | 1200+1000mm (sự khoan dung ±5mm) |
| Phương pháp tải | Hướng tay hoặc tự động |
| Hiệu quả uốn cong | 25-30 giây |
| Lực uốn cong | Máy thủy lực |
| Số máy tính yêu cầu |
Hướng dẫn: 1 người Tự động: 0 |
Các thông số kỹ thuật của máy khóa khung lồng IBC
| Các mục | Dữ liệu |
| Tối cao làm việc | 1200mm |
| Phương pháp tải |
Hướng dẫn: Chèn và tải bằng tay Tự động: tự động chèn và tải |
| Hình dạng khóa | Bên ngoài là tròn và bên trong là backtoothed (được tùy chỉnh) |
| Hiệu quả khóa | 25-30 giây |
| Lực khóa | Hydraulic+Pneumatic |
| Số máy tính yêu cầu |
Hướng dẫn: 1 người Tự động: 0 |
Mô tảMáy làm lỗ khung lồng IBC và máy đâm
Máy làm lỗ khung lồng IBC và máy đâm được sử dụng để tạo lỗ trên khung, do đó, khung hoàn chỉnh có thể được cố định trên khung cơ sở.
Máy làm lỗ khung lồng IBC và máy đâm
Các mẫu Of The Frame lỗ làm và máy đâm
Đặc điểm Of The Frame lỗ làm và máy đâm
Máy làm lỗ khung và máy đâm đang sử dụng lực thủy lực.
1. Nén đầu với nén khuôn
2Trạm thủy lực
3- Bảng định vị đầu đâm
Các thông số kỹ thuật của khung lỗ làm và máy đâm
| Các mục | Dữ liệu |
| Max. Kích thước làm việc | 1200x1000mm (sự khoan dung ± 5mm) |
| Phương pháp tải | Hướng tay/Tự động |
| Hình dạng đâm | Tùy chỉnh |
| Hiệu quả đâm | 30-35 giây |
| Sức mạnh đấm | Hydraulic+Pneumatic |
| Số máy tính yêu cầu |
Hướng dẫn: 1 người Tự động: 0 |
Mô tảMáy hàn khung cơ sở lồng IBC
Thiết kế máy hàn khung cơ sở áp dụng cấu trúc ngang và 7 đầu hàn để hoàn thành việc hàn khung cơ sở. Người vận hành chỉ cần nạp và dỡ sản phẩm.Máy sẽ tự động hàn.
Máy hàn khung cơ sở lồng IBC Mẫu máy hàn khung cơ sở lồng IBC
Đặc điểm của IBC Cage Base Frame máy hàn:
1Thiết kế áp dụng cấu trúc ngang và 7 đầu hàn để hoàn thành hàn khung cơ sở.
2. pallet hàn sẽ được dỡ tự động. máy sẽ làm hàn tự động.
3Nó áp dụng 3 bộ MF DC 250KVA. Máy giúp tăng chất lượng sản phẩm và tỷ lệ sản xuất, giảm chi phí sản xuất.
4Giải quyết vấn đề về chất lượng hàn không ổn định do công việc thủ công. Tăng tốc độ sản xuất và mức độ tự động hóa.
Các thông số kỹ thuật của máy hàn khung cơ sở lồng IBC
| Tên sản phẩm | Dòng sản xuất khung IBC | Phong cách | hàng đơn / hàng đôi |
| Độ rộng hàn tối đa | 1200mm | Chiều dài hàn tối đa | 4250mm |
| Thương hiệu | Hwashi | Màu sắc | màu xanh / vàng / tùy chỉnh |
| Năng lượng được trang bị | 350kVA/400kVA | Địa điểm sản xuất | Tỉnh Zhejiang, Trung Quốc |
| Điện áp | 3p 380V | Vật liệu | Bơm kẽm |
| Độ dày của ống | 1-2mm | công việc | 20% |
| Chiều kính của ống | 14-20mm | Tần số | 50HZ/60HZ |
| Phương pháp nạp ống | tay/2 lao động | Kích thước cáp | ≥ 70mm3 |
| khả năng làm việc | 350-450 ((480-550) đơn vị/8 giờ | Kích thước ống khí | G1 |
| nhu cầu lao động | 2-3 công việc | Kích thước ống nước | G1 1/4 |
Mô tảMáy uốn ống tự động
Tự động nén ống co lại và uốn cong đôi cho khung IBC TOTES là một máy đặc biệt tùy chỉnh cho IBC cơ sở ống xử lý. Nó có thể đạt được đầy đủ tự động ống cho ăn, ống cuối co lại,Ống ép thủy lựcKhông cần người vận hành. Nó giúp tăng đáng kể tốc độ sản xuất, và tiết kiệm nhân lực.
Máy nghiền ống tự động mẫu của Máy nghiền ống tự động
Mô tảMáy kiểm tra rò rỉ bể IBC
Các thùng IBC sẽ được cung cấp cho máy kiểm tra rò rỉ bằng dây chuyền vận chuyển. chúng tôi sẽ sử dụng các thử nghiệm trực quan và phương pháp phát hiện áp suất khác biệt để xác định nếu sản phẩm có đủ điều kiện hoặc không.Các sản phẩm không đủ điều kiện sẽ được đá ra khỏi dòng tự động. Mức độ tự động hóa cao và độ chính xác cao của kiểm tra rò rỉ.
Máy kiểm tra rò rỉ bể IBC
dây chuyền vận chuyển Kiểm tra trực quan
Các thông số kỹ thuật của Máy kiểm tra rò rỉ bể IBC
| Tôi...Điểm | Các thông số kỹ thuật |
| Nhu cầu năng lượng | 380V 50H z 12KW |
| Phương pháp cho ăn | Tự động / Hướng tay |
| Phương pháp phát hiện | Phát hiện áp suất khác biệt + phát hiện trực quan |
| Nguồn áp lực | Áp suất không khí |
| Hiệu quả phát hiện | 55-75s |
Máy kiểm tra rung động bình IBC có thể mô phỏng môi trường thử nghiệm bằng cách điều khiển nền tảng rung lên và xuống qua động cơ. Nó có thể đặt hai IBC để mô phỏng tải trọng tối đa 3 tấn.
Máy thử rung động
Đặc điểm của Máy thử rung động:
1) Thử nghiệm mô phỏng rung động lên và xuống đã được áp dụng.
2) Máy sử dụng giao diện người máy + chế độ điều khiển lập trình PLC, mức độ tự động cao.
3) Bạn có thể thiết lập thời gian thử nghiệm và tần số rung theo nhu cầu của bạn.
Dữ liệu kỹ thuậtcủaMáy thử rung động:
| Các mục | Dữ liệu kỹ thuật |
| Nhu cầu năng lượng | 380V 50Hz 18KW |
| Năng lượng động cơ | 15KW |
| Số khung thử nghiệm tối đa | 2 miếng (2000kg) |
| Thời gian thử thách | 0 đến 1 giờ |
| Phạm vi kích thước | 25mm±5% |
| Phạm vi tần số | 2-5Hz (100-300 vòng/phút) |
| Kích thước nền tảng | 1200x1200mm |
Máy khác liên quan đến IBC khung lồng dây chuyền sản xuất tự động
Mô tảMáy hình ống dài
Máy hình ống dài là một máy đặc biệt tùy chỉnh cho xử lý ống IBC. Nó có thể đạt được đầy đủ tự động đường ống cho ăn, đường ống cuối co lại, đường ống ép thủy lực,và quá trình dỡ hàng tự độngKhông cần phải vận hành. Nó giúp tăng đáng kể tỷ lệ sản xuất, và tiết kiệm nhân lực.
Máy hình ống dài
Mẫu của máy hình ống dài
Các thông số kỹ thuật của máy hình ống dài
| Các mục | Parameter |
| Chiều kính ống | Bụi tròn 18mm (được tùy chỉnh) |
| Nguồn bắt buộc | Máy thủy lực |
| Số đánh dấu nhấn | 20 |
| Chức năng thu hẹp | Vâng. |
| Số xử lý mỗi lần | 2 chiếc |
| Hiệu quả | 12-15sec/2pcs |
Mô tả về Máy hình ống ngắn
Máy hình thành ống ngắn tự động là một máy đặc biệt tùy chỉnh cho chế biến ống IBC. Nó có thể đạt được đầy đủ tự động đường ống cho ăn, đường ống cuối hình thành và cắt, đường ống ép thủy lực,và quá trình dỡ hàng tự độngKhông cần phải vận hành. Nó giúp tăng đáng kể tỷ lệ sản xuất, và tiết kiệm nhân lực.
Máy hình ống ngắn Mẫu của máy hình ống ngắn
Các thông số kỹ thuật Máy hình ống ngắn
| Các mục | Parameter |
| Chiều kính ống | Bụi tròn 18mm (được tùy chỉnh) |
| Nguồn bắt buộc | Máy thủy lực |
| Số đánh dấu nhấn | 8 |
| Chức năng thu hẹp | Vâng. |
| Số xử lý mỗi lần | 2 chiếc |
| Hiệu quả | 12-15sec/2pcs |
