Máy hàn kệ dây tự động tốc độ cao cho sản xuất kệ sàn lưới dây
Mô tả sản phẩm

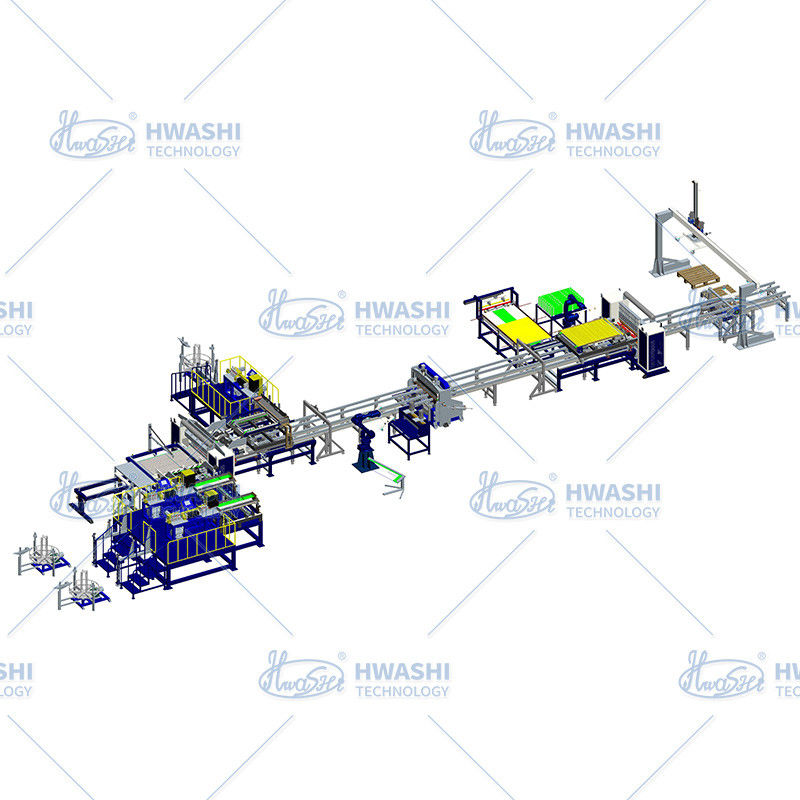

Dòng sản xuất hàn được thiết kế cho dự án này được thiết kế đặc biệt cho việc sản xuất nhanh các giá đỡ pallet Wire.Nó cho phép sản xuất hoàn toàn tự động của lưới dây và chất làm cứng. đạt được cắt dây tự động, cho ăn, hàn, uốn cong, xoay, cắt cạnh, làm cứng tự động cho ăn, hàn, và xếp hàng của sản phẩm hoàn thành.Toàn bộ thiết kế đường dây chỉ cần hai nhà điều hành, nâng cao chất lượng sản phẩm và hiệu quả sản xuất, giảm chi phí sản xuất.Hiệu quả sản xuất và mức độ tự động hóa được cải thiện đáng kể.
Quá trình làm việc
1) Máy cắt thẳng dây tốc độ cao sẽ cắt các dây từ cuộn dây,và sau đó tải các dây vào hệ thống cung cấp dây cho tự động dây lấp đầy của các dây chéo và dây đường dây.
2) Cross dây và hệ thống lấp dây đường sẽ cung cấp dây đến vị trí hàn tự động.
3) Máy hàn sẽ tự động hàn.
4) Sau khi hàn, robot sẽ nhặt lưới và tải nó đến trạm cắt dây để cắt các cạnh.
5) Sau khi cắt, robot sẽ đặt lưới dây trở lại đường vận chuyển và di chuyển nó đến trạm uốn cong.
6) Máy uốn cong sẽ uốn cong một bên của lưới.
7) Hệ thống xoay sẽ xoay lưới, và máy uốn cong sẽ uốn cong một bên khác của lưới.
8) Mạng lưới dây sẽ di chuyển đến vị trí hàn của các chất cứng (các thanh hỗ trợ)
9) Cánh tay cơ học sẽ tải các chất cứng và tự động cố định chúng vào vị trí hàn.
10) Máy hàn sẽ làm hàn của các chất cứng theo bản vẽ.
11)Sau khi hàn, cánh tay cơ học thả sẽ lật và xếp chồng sản phẩm hoàn thành tự động.
Dữ liệu kỹ thuật
| Các mục | Dữ liệu |
| Điện | Ba pha bốn dây 380V ± 10% |
| Cáp điện | 120mm2,400A |
| Phương pháp kiểm soát | PLC |
| Độ rộng hàn hiệu quả | 1200mm |
| Chiều dài hàn thực tế | 1200mm |
| Tốc độ di chuyển tự động | Có thể điều chỉnh 200-500mm/s |
| Phạm vi lấp đầy dây tự động |
Sợi dây: 400-1200mm, đường kính dây: 2-6mm Sợi ngang: 400-1200mm, đường kính dây: 2-6mm |
| Số hệ thống lấp đầy dây tự động | 2 bộ |
| Kích thước máy | 35000mmx8000mm |
| Áp suất không khí | 0.6MPa |
| Nước làm mát | 15-25°C |

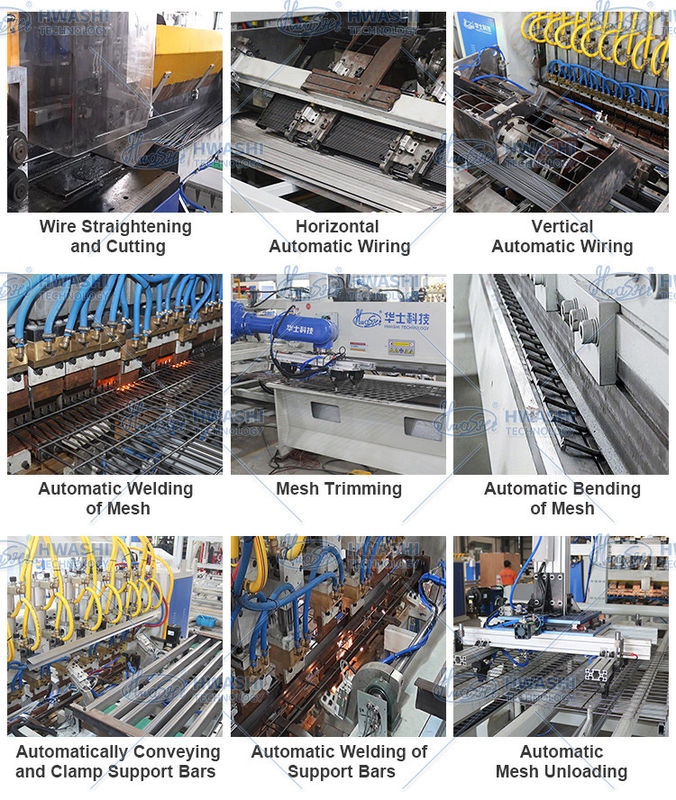

Chi tiết máy:
|
Máy cắt dây tốc độ cao |
Hệ thống cung cấp dây tự động |
|

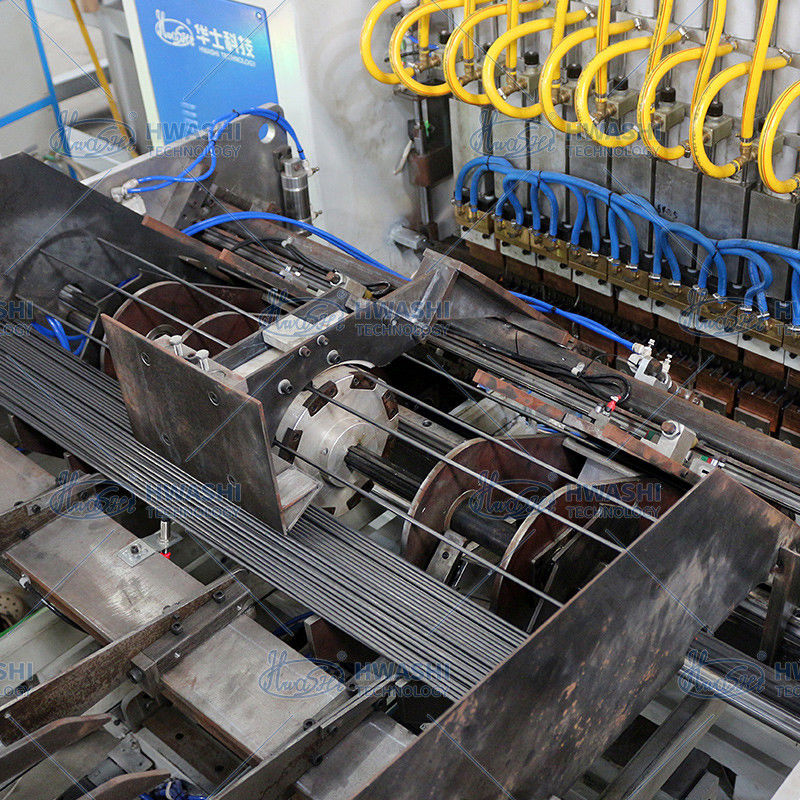

Hệ thống lấp đầy tự động dây dẫn |
Hệ thống lấp đầy tự động dây ngang |
|
Máy hàn lưới dây tự động |
Xe di chuyển dây lưới tự động |
| Máy robot và máy cắt dây |
Máy uốn cong lưới dây |
|
Hệ thống nạp chất cứng |
Hệ thống hàn cứng |
|
Tải và xếp hàng tự động |

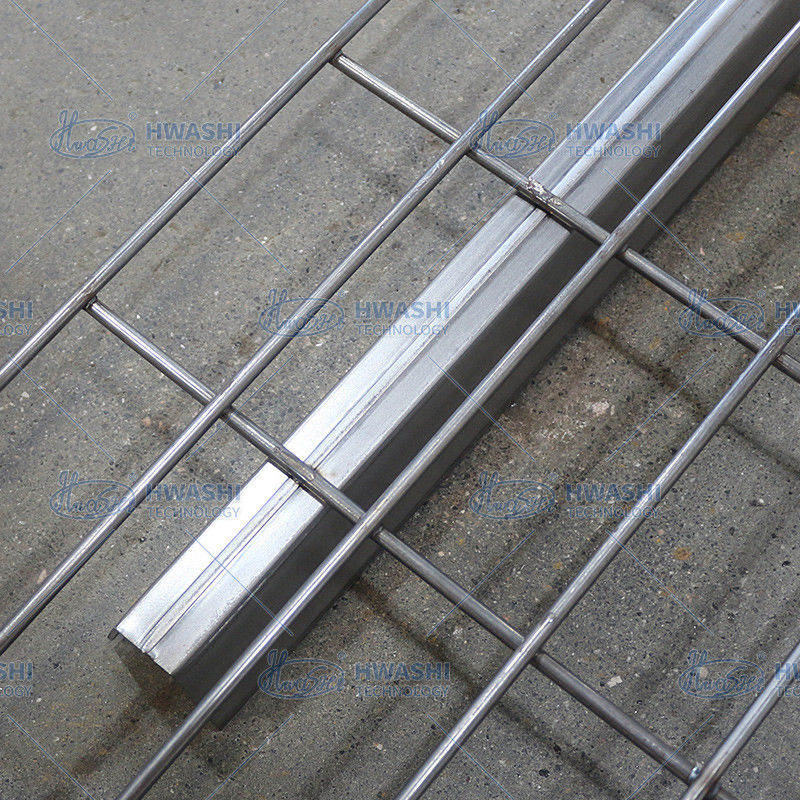

Sản phẩm hoàn thiện |
