Nguồn gốc:
Trung Quốc
Hàng hiệu:
Hwashi
Chứng nhận:
CE/CCC/ISO
Số mô hình:
WL-SQ-MF160Kx6
Băng hình
Băng hình
Băng hình
Băng hình

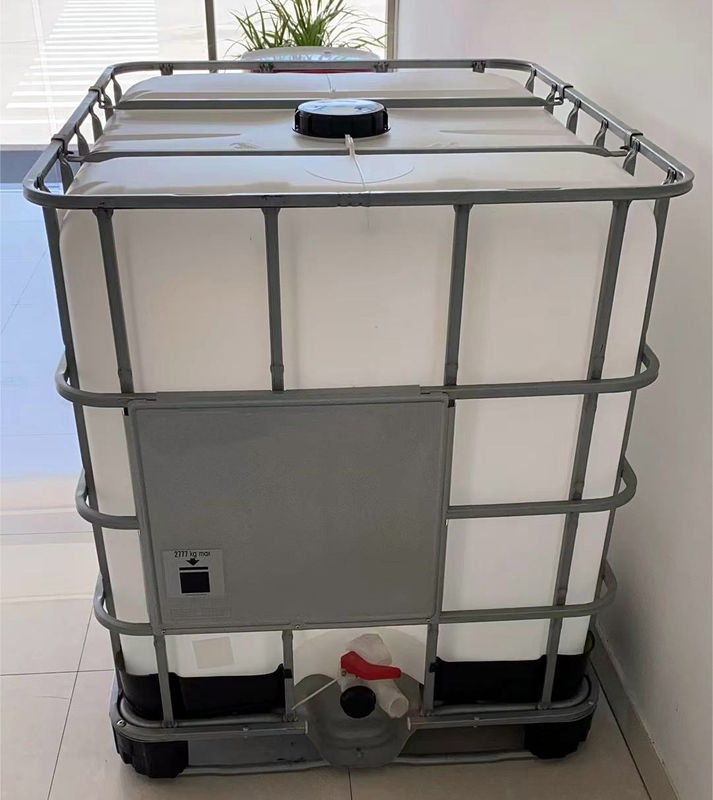

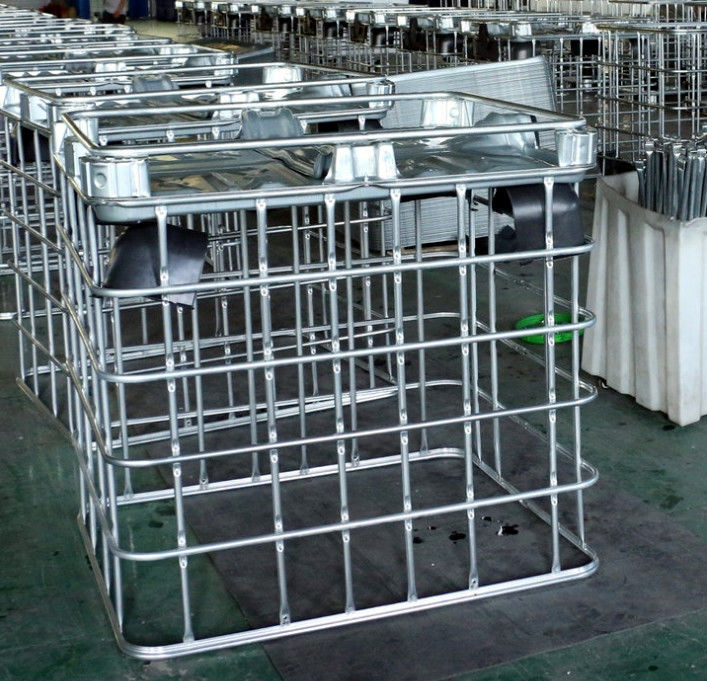

Đối với một khách hàng Brazil, một tùy chỉnh hoàn toàn tự động IBC lồng khung dây chuyền sản xuất
Hệ thống điều khiển tập trung: Một hệ thống PLC hoặc SCADA giám sát và tích hợp tất cả các quy trình, tối ưu hóa đường dây và đảm bảo hoạt động đồng bộ.
Bảo trì dự đoán: Các cảm biến giám sát tình trạng máy, thông báo cho người vận hành về bất kỳ bảo trì cần thiết nào để ngăn chặn thời gian ngừng hoạt động không dự kiến.
Hai sinh đôi kỹ thuật số để tối ưu hóa: Các mô hình kỹ thuật số mô phỏng và kiểm tra các quy trình sản xuất, cho phép tinh chỉnh hiệu quả hơn nữa.
Tiêu thụ năng lượng hiệu quả: Sử dụng công nghệ hàn tiên tiến và vật liệu, nó đảm bảo tỷ lệ tiêu thụ năng lượng hiệu quả cao,thể hiện ý thức môi trường và phù hợp với xu hướng phát triển bền vững.
Giao diện thân thiện với người dùng: Với giao diện người dùng trực quan, máy đơn giản hóa hoạt động, giảm chi phí đào tạo và tăng hiệu quả hoạt động.
Đặc điểm:
1) Hiệu quả hàn: 50sec/pc
2) Nguồn hàn: 4 bộ MF DC Nguồn điện
3) Tùy chọn nền tảng cho ăn: một lớp hoặc hai lớp
4) Tùy chọn hệ thống thả: thả thủ công hoặc thả cánh tay cơ khí tự động
Công suất sản xuất: 50sec/pc
Khung hàn chính
Bốn bộ biến áp MF được sử dụng để điều chỉnh sáu bộ điện cực hàn, đảm bảo chất lượng hàn tối ưu cho mỗi điểm hàn.Kỹ thuật hàn song phương kiểu đàn piano tăng tốc quá trình hàn đáng kểMỗi lưới kim loại có thể được hoàn thành trong vòng một phút.
Thiết kế kết hợp các xi lanh không khí trên và dưới để đảm bảo vị trí hàn bằng phẳng. Ngoài ra, các điện cực hàn có thiết kế vít, tăng độ bền với mỗi lần sử dụng.

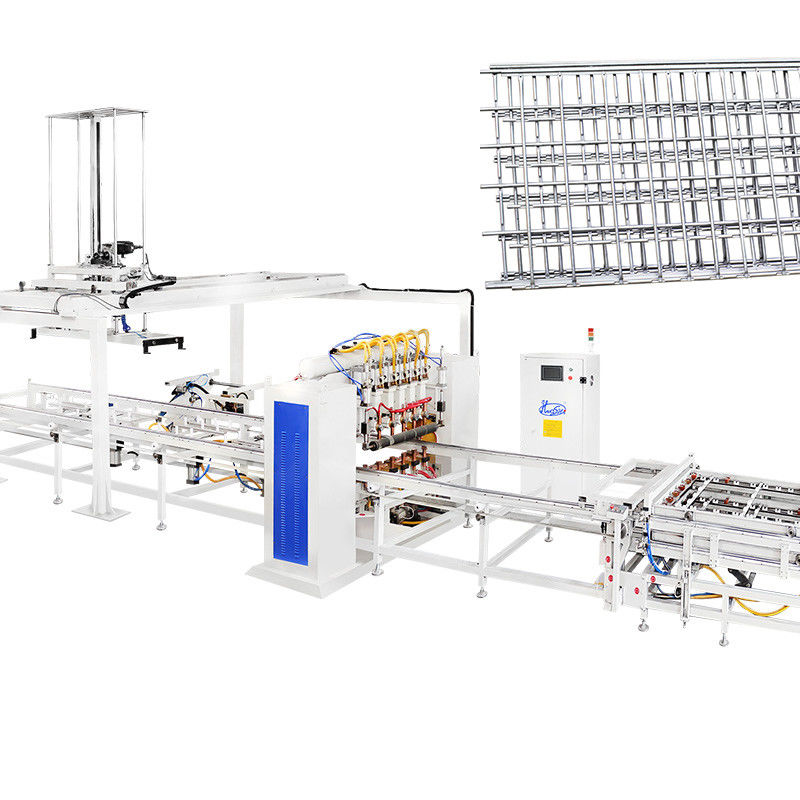

Máy hàn tự động khung IBC sáu đầu
Hệ thống điện hàn được thiết kế với độ chính xác, có bốn bộ nguồn điện MF DC tiên tiến.Thiết kế phức tạp này cho phép hàn đồng thời tại sáu điểm khác nhau, thể hiện khả năng đa nhiệm đáng chú ý. Việc giới thiệu một bộ cung cấp vật liệu hai lớp làm tăng hiệu quả hoạt động trong khi một vật liệu hoạt động tích cực trong quá trình hàn,người kia có thể tải vật liệu liền mạch, đảm bảo một luồng công việc liên tục và hợp lý.
Mạng ống phẳng và hàn vững chắc Qualit
Thiết bị hàn biến các ống thành một cấu hình lưới phẳng đặc biệt, đảm bảo hàn có sức mạnh và chất lượng bền vững không có sánh ngang.Quá trình hàn được hoàn thành hiệu quả trong khoảng 60 giây, nhấn mạnh cả tốc độ và độ chính xác trong việc chế tạo mỗi lưới phẳng.
Máy uốn khung IBC đứng hai trạm
Máy uốn cong khung lồng IBC hai trạm được xử lý toàn diện để đảm bảo không chỉ độ chính xác cao trong uốn cong mà còn hoạt động ổn định và hiệu quả đáng chú ý.
Xoắn lưới phẳng thành hình vuông
Máy uốn cong chuyên nghiệp biến lưới phẳng thành một khung hình vuông chính xác.Đạt được quá trình uốn cong trong khoảng 20-25 giây làm nổi bật hiệu quả của máy và khả năng sản xuất nhanh.
Đường cong
Cột uốn cong được xử lý CNC được sử dụng để đảm bảo góc uốn cong.
Mỗi khuôn trên chùm uốn cong có thể được điều chỉnh lên và xuống khoảng 3mm để tăng phạm vi uốn cong.
Thiết kế khuôn 120 độ làm cho mọi góc uốn cong mượt mà hơn.
Khung cong
Khung máy có thiết kế hình chữ nhật mạnh mẽ, có các cột thép dày hơn và tấm nắp hình cửa, đảm bảo độ vững chắc và ổn định đặc biệt.
Trạm áp suất thủy lực
Được thiết kế đặc biệt để uốn cong lưới bể pallet, máy uốn cong IBC chuyên nghiệp định hình chúng thành khung hình chữ nhật với kích thước chính xác là (1200±5mm) × ((1000±5mm).Trạm chạy bằng thủy lực này đảm bảo hiệu suất uốn cong tối ưu.
Máy khóa khung lồng IBC
Máy khóa khung lồng IBC được chế tạo tỉ mỉ như một đơn vị gắn kết, tự hào về độ chính xác đặc biệt trong việc chèn, sức mạnh khóa mạnh mẽ,và một sự pha trộn liền mạch của sự ổn định và hiệu quả trong khi vận hành.
Hiệu quả và chất lượng khóa
Cánh tay khớp có thể điều chỉnh:
Được thiết kế phù hợp với các thiết kế lồng kim loại IBC khác nhau, cánh tay kẹp có thể điều chỉnh mở rộng phạm vi làm việc của máy.
Thiết kế thủy lực và khí nén của cánh tay khớp tăng hiệu quả máy.
Bàn tay kẹp cũng được thiết kế để tự động nối hai bên của ống.
Ống nén thủy lực:
Với một hệ thống thủy lực, khuôn nén tạo ra các điểm nén chặt chẽ cho đường ống, ngăn chặn lồng kim loại bị nứt.
Trạm áp suất thủy lực:
Được trang bị thiết bị tự động, trạm áp suất thủy lực đảm bảo quy trình sản xuất trơn tru và hiệu quả cho lồng kim loại.
Máy làm lỗ khung lồng IBC và máy đâm
Máy làm lỗ khung lồng IBC và máy đâm được sử dụng để tạo lỗ trên khung, do đó, khung hoàn chỉnh có thể được cố định trên khung cơ sở.
Hiệu quả và chất lượng làm lỗ
Máy tạo lỗ và máy đâm đang sử dụng lực thủy lực.
a. Đầu ép với khuôn ép
b. Trạm thủy lực
c. Bảng định vị đầu đâm
Bảng điều chỉnh loacing bên trái-bên phải, phía trước-sau có thể làm cho vị trí đâm trong phạm vi sử dụng rộng hơn.
Máy hàn khung cơ sở lồng IBC
Thiết kế máy hàn khung cơ sở áp dụng cấu trúc ngang và 7 đầu hàn để hoàn thành việc hàn khung cơ sở. Người vận hành chỉ cần nạp và dỡ sản phẩm.Máy sẽ tự động hàn.
Đặc điểm sản phẩm:
1Thiết kế áp dụng cấu trúc ngang và 7 đầu hàn để hoàn thành hàn khung cơ sở.
2. pallet hàn sẽ được dỡ tự động. máy sẽ làm hàn tự động.
3. Nó áp dụng 3 bộ MF DC 250KVA. Máy giúp tăng chất lượng sản phẩm và tỷ lệ sản xuất, giảm chi phí sản xuất.
4Giải quyết vấn đề chất lượng hàn không ổn định do công việc thủ công. Tăng tốc độ sản xuất và mức độ tự động hóa.
|
Tên sản phẩm
|
Dòng sản xuất khung IBC
|
Phong cách
|
hàng đơn / hàng đôi
|
|
Độ rộng hàn tối đa
|
1200mm
|
Chiều dài hàn tối đa
|
4250mm
|
|
Thương hiệu
|
Hwashi
|
Màu sắc
|
màu xanh / vàng / tùy chỉnh
|
|
Năng lượng được trang bị
|
350kVA/400kVA
|
Địa điểm sản xuất |
Tỉnh Zhejiang, Trung Quốc
|
|
Điện áp
|
3p 380V
|
Vật liệu
|
Bơm kẽm
|
|
Độ dày của ống
|
1-2mm
|
công việc
|
20%
|
|
Chiều kính của ống
|
14-20mm
|
Tần số
|
50HZ/60HZ
|
|
Phương pháp nạp ống
|
tay/2 lao động
|
Kích thước cáp
|
≥ 70mm3
|
|
Khả năng làm việc
|
350-450 ((480-550) đơn vị/8 giờ
|
Kích thước ống khí
|
G1
|
|
nhu cầu lao động
|
2-3 công việc
|
Kích thước ống nước
|
G1 1/4
|
Tính năng sản phẩm - Hệ thống gửi bể:
1Hệ thống này phù hợp với các nhà máy tách xưởng máy thổi và xưởng lồng.
2Các thùng thử nghiệm được vận chuyển bằng máy vận chuyển đến xưởng lồng. Không cần sự can thiệp của con người.
3Hệ thống gửi xe tăng.
4.IBC khu vực đặt lồng cong, clamp và đâm
5Khu vực lưu trữ pallet hàn
6.Tự động Palet lắp ráp Path
7. Phối pallet
8. Rotating Cage và Pallet Assembly AreaSafe Passage
9Khu vực lưu trữ tấm pallet/nạp tự động
