Nguồn gốc:
Trung Quốc
Hàng hiệu:
Hwashi
Chứng nhận:
CE/CCC/ISO
Số mô hình:
WL-SQ-MF160Kx6
Băng hình

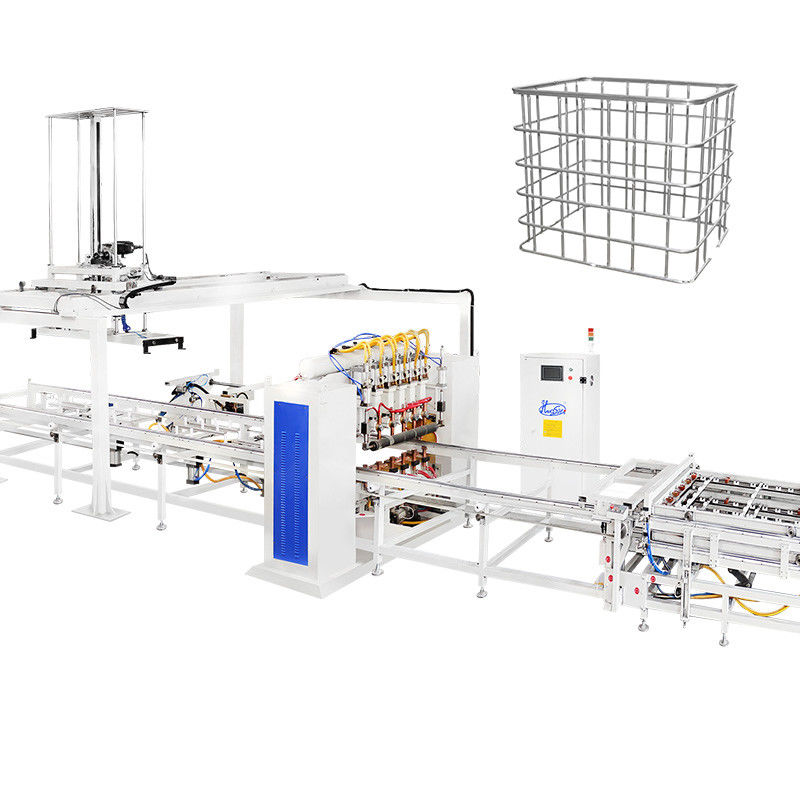

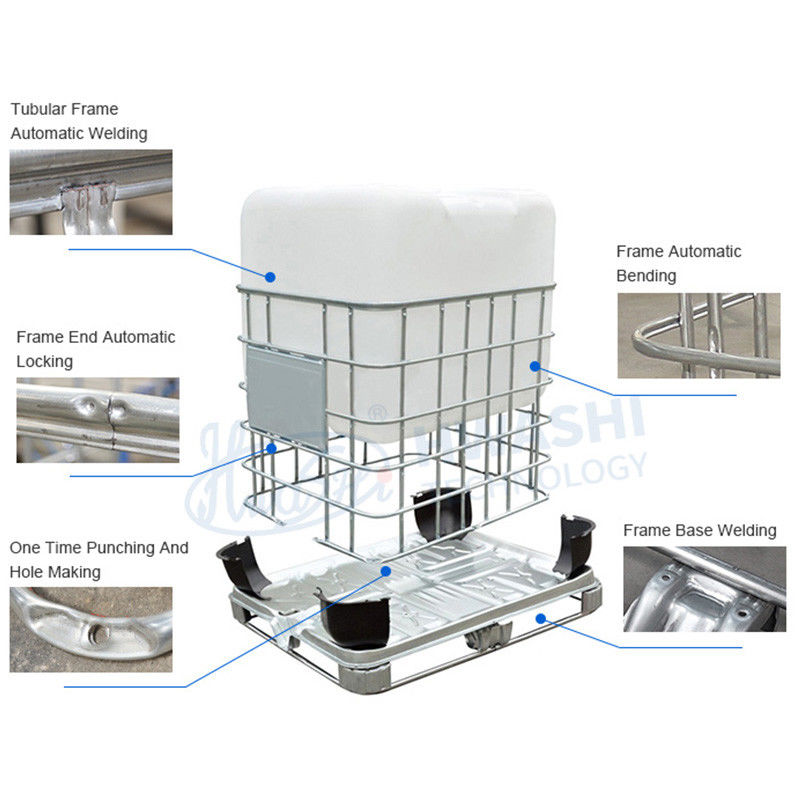

Dây chuyền sản xuất khung lồng IBC, bồn chứa trung gian tự động, thiết bị hàn
Hwashi IBC Cage Frame Automatic Wel. Máy này được thiết kế như một cấu trúc giàn gia cố với ưu điểm là độ cứng cao và hoạt động ổn định. Nguồn hàn được thiết kế với hệ thống cung cấp điện biến tần tần số trung bình với các tính năng tiết kiệm điện và năng lượng.
Máy được trang bị 6 bộ đầu hàn và 4 bộ hệ thống cung cấp điện. Dòng hàn của từng điểm có thể được điều chỉnh độc lập để đảm bảo độ tin cậy của điểm hàn.
Đặc trưng:
1) Hiệu quả hàn: 50 giây/chiếc
2) Nguồn hàn: 4 bộ Nguồn DC MF
3) Tùy chọn nền tảng nạp: Một lớp hoặc Hai lớp
4) Tùy chọn hệ thống dỡ hàng: Dỡ hàng thủ công hoặc Dỡ hàng bằng cánh tay cơ khí tự động
Năng lực sản xuất: 50 giây/chiếc
Khung hàn chính
Bốn bộ biến áp MF được sử dụng để điều khiển 6 bộ điện cực hàn để đảm bảo chất lượng hàn tốt cho từng điểm hàn. Kiểu hàn kiểu piano hai bên có thể tăng tốc quá trình hàn. Mỗi lưới kim loại có thể được hoàn thiện trong một phút.
Thiết kế xi lanh khí trên và dưới có thể đảm bảo vị trí hàn phẳng.
Điện cực hàn với thiết kế vít có thể làm cho mỗi điện cực bền hơn.
Máy hàn tự động khung IBC sáu đầu
Nguồn hàn được thiết kế với 4 bộ nguồn DC MF. Nó có thể hàn 6 điểm cùng một lúc. Bộ nạp đồ gá hai lớp. Khi một đồ gá đang hàn, một đồ gá khác có thể được nạp vật liệu.
Lưới ống phẳng và chất lượng hàn chắc chắn
Máy hàn sẽ hàn ống thành loại lưới phẳng. Chất lượng hàn chắc chắn và mạnh mẽ. Sẽ mất khoảng 60 giây để hoàn thành quá trình hàn.
Máy uốn khung IBC hai trạm dọc
Máy uốn hai trạm khung lồng IBC được xử lý như một tổng thể để đảm bảo độ chính xác uốn cao, hoạt động ổn định và hiệu quả cao.
Uốn lưới phẳng thành hình vuông
Máy uốn sẽ uốn lưới phẳng thành khung vuông. Sẽ mất khoảng 20-25 giây để hoàn thành quá trình uốn.
Dầm uốn
Dầm uốn được gia công CNC được sử dụng để đảm bảo góc uốn.
Mỗi khuôn trên dầm uốn có thể được điều chỉnh lên và xuống khoảng 3mm để tăng phạm vi uốn.
Thiết kế khuôn 120 độ giúp mỗi góc uốn mượt mà hơn.
Khung uốn
Khung máy hình chữ nhật với cột thép dày hơn và tấm che hình cửa, giúp máy chắc chắn và ổn định.
Trạm áp suất thủy lực
Máy uốn IBC được áp dụng để uốn lưới bồn chứa pallet và chúng sẽ được uốn thành khung hình chữ nhật với kích thước phác thảo (1200±5mm)×(1000±5mm).
Máy khóa khung lồng IBC
Máy khóa khung lồng IBC được xử lý như một tổng thể, với độ chính xác chèn cao, độ bền lớn khi khóa, hoạt động ổn định và hiệu quả.
Hiệu quả và chất lượng khóa
Máy khóa sẽ khóa các đầu của khung ống bằng lực thủy lực. Sẽ mất khoảng 25-30 giây để hoàn thành quá trình khóa.
Cánh tay kẹp có thể điều chỉnh
1. Theo thiết kế lồng kim loại IBC khác nhau, cánh tay kẹp có thể điều chỉnh có thể tạo ra phạm vi làm việc rộng hơn cho máy.
2. Thiết kế thủy lực và khí nén cho cánh tay kẹp có thể làm cho máy hiệu quả hơn.
3. Cánh tay kẹp cũng được thiết kế để tự động nối hai bên của ống với nhau
Khuôn kẹp thủy lực
Khuôn kẹp với hệ thống thủy lực có thể tạo ra điểm kẹp chặt cho ống để ngăn lồng kim loại bị nứt.
Trạm áp suất thủy lực
Thiết bị tự động gửi hàng có sẵn
Thiết bị tự động gửi hàng cho lồng kim loại có thể làm cho việc sản xuất lồng tự động trở nên trơn tru và hiệu quả hơn.
Máy tạo lỗ và đục lỗ khung lồng IBC
Máy tạo lỗ và đục lỗ khung lồng IBC được sử dụng để tạo lỗ trên khung, do đó khung hoàn chỉnh có thể được cố định trên khung đế.
Hiệu quả và chất lượng tạo lỗ
Máy tạo lỗ và đục lỗ đang sử dụng lực thủy lực. Sẽ mất khoảng 25-30 giây để hoàn thành toàn bộ quá trình.
a. Đầu ép với khuôn ép
b. Trạm thủy lực
c. Bảng định vị đầu đục
Bảng định vị có thể điều chỉnh trái-phải, tiến-lùi có thể tạo ra vị trí đục trong phạm vi sử dụng rộng hơn.
Máy hàn khung đế lồng IBC
Thiết kế máy hàn khung đế áp dụng cấu trúc ngang và 7 đầu hàn để hoàn thành việc hàn khung đế. Người vận hành chỉ cần nạp và dỡ sản phẩm. Máy sẽ tự động hàn.
Tính năng sản phẩm:
1. Thiết kế áp dụng cấu trúc ngang và 7 đầu hàn để hoàn thành việc hàn khung đế. Người vận hành chỉ cần nạp.
2. Pallet hàn sẽ được dỡ tự động. Máy sẽ tự động hàn.
3. Nó áp dụng 3 bộ nguồn MF DC 250KVA. Máy giúp tăng chất lượng sản phẩm và tốc độ sản xuất, giảm chi phí sản xuất.
4. Giải quyết vấn đề chất lượng hàn không ổn định do công việc thủ công gây ra. Tốc độ sản xuất và mức độ tự động hóa cao hơn.
|
Tên sản phẩm
|
Dây chuyền sản xuất khung IBC
|
Phong cách
|
một hàng / hai hàng
|
|
Chiều rộng hàn tối đa
|
1200mm
|
Chiều dài hàn tối đa
|
4250mm
|
|
Nhãn hiệu
|
Hwashi
|
Màu sắc
|
xanh lam/vàng/tùy chỉnh
|
|
Công suất được trang bị
|
350kVA/400kVA
|
Nơi sản xuất
|
Tỉnh Chiết Giang, Trung Quốc
|
|
Điện áp
|
3p 380V
|
Vật liệu
|
Ống mạ kẽm
|
|
Độ dày của ống
|
1-2mm
|
chu kỳ làm việc
|
20%
|
|
Đường kính của ống
|
14-20mm
|
Tần số
|
50HZ/60HZ
|
|
Phương pháp nạp ống
|
thủ công/2 lao động
|
Kích thước cáp
|
≥70mm3
|
|
Năng lực làm việc
|
350-450(480-550) chiếc/8 giờ
|
Kích thước ống dẫn khí
|
G1
|
|
Nhu cầu lao động
|
2-3 lao động
|
Kích thước ống nước
|
G1 1/4
|
Tính năng sản phẩm-Hệ thống gửi bồn chứa:
1. Hệ thống này phù hợp với các nhà máy tách biệt xưởng máy thổi và xưởng lồng.
2. Các bồn chứa thử nghiệm được vận chuyển bằng băng tải đến xưởng lồng. Không cần sự can thiệp của con người.
3. Hệ thống gửi bồn chứa
4. Khu vực đặt lồng IBC đã uốn, kẹp và đục lỗ
5. Khu vực dự trữ pallet hàn
6. Đường lắp ráp pallet tự động
7. Hàn pallet
8. Khu vực lắp ráp lồng và pallet xoay - Lối đi an toàn
9. Khu vực dự trữ tấm pallet/ Tự động nạp
