Nguồn gốc:
Trung Quốc
Hàng hiệu:
Hwashi
Chứng nhận:
CE/CCC/ISO
Số mô hình:
WL-SQ-MF160Kx6
Băng hình
Máy hàn khung đáy bồn IBC chất lượng cao Hwashi, Máy hàn lồng IBC tự động
Hệ thống điều khiển thông minh: Được trang bị hệ thống điều khiển thông minh, tự động điều chỉnh các thông số hàn, đảm bảo tính nhất quán và độ tin cậy trong mọi điểm hàn.
Thiết kế mô-đun: Máy áp dụng thiết kế mô-đun để dễ dàng bảo trì, nâng cấp và tăng cường tính linh hoạt của dây chuyền sản xuất.
Hàn thích ứng: Thể hiện khả năng thích ứng với nhiều kích cỡ và hình dạng lồng ống sắt khác nhau, máy mở rộng khả năng ứng dụng trên nhiều lĩnh vực.
Tiêu thụ năng lượng hiệu quả: Sử dụng công nghệ và vật liệu hàn tiên tiến, đảm bảo tỷ lệ hiệu quả năng lượng trên tiêu thụ cao, thể hiện ý thức về môi trường và phù hợp với xu hướng phát triển bền vững.
Giao diện thân thiện với người dùng: Với giao diện người dùng trực quan, máy đơn giản hóa thao tác, giảm chi phí đào tạo và nâng cao hiệu quả hoạt động.
Tính năng:
1) Hiệu quả hàn: 50 giây/chiếc
2) Nguồn hàn: 4 bộ Nguồn DC MF
3) Tùy chọn Bàn nạp: Một lớp hoặc Hai lớp
4) Tùy chọn Hệ thống dỡ hàng: Dỡ hàng thủ công hoặc Dỡ hàng bằng cánh tay robot tự động
Năng lực sản xuất: 50 giây/chiếc
Khung hàn chính
Bốn bộ biến áp MF được sử dụng để điều chỉnh sáu bộ điện cực hàn, đảm bảo chất lượng hàn tối ưu cho từng điểm hàn. Kỹ thuật hàn kiểu piano hai bên đẩy nhanh quá trình hàn đáng kể. Mỗi lưới kim loại có thể được hoàn thành trong vòng một phút.
Thiết kế kết hợp các xi lanh khí trên và dưới để đảm bảo vị trí hàn phẳng. Ngoài ra, các điện cực hàn có thiết kế vít, tăng độ bền sau mỗi lần sử dụng.
Máy hàn tự động khung IBC sáu đầu
Hệ thống cấp nguồn hàn được thiết kế với độ chính xác cao, có bốn bộ nguồn DC MF tiên tiến. Thiết kế tinh vi này cho phép thực hiện hàn đồng thời tại sáu điểm khác nhau, thể hiện khả năng đa nhiệm đáng kể. Việc giới thiệu bộ nạp hai lớp giúp tăng cường hiệu quả hoạt động – trong khi một bộ gá đang tích cực tham gia vào quá trình hàn, bộ gá còn lại có thể nạp vật liệu một cách liền mạch, đảm bảo quy trình làm việc liên tục và hợp lý.

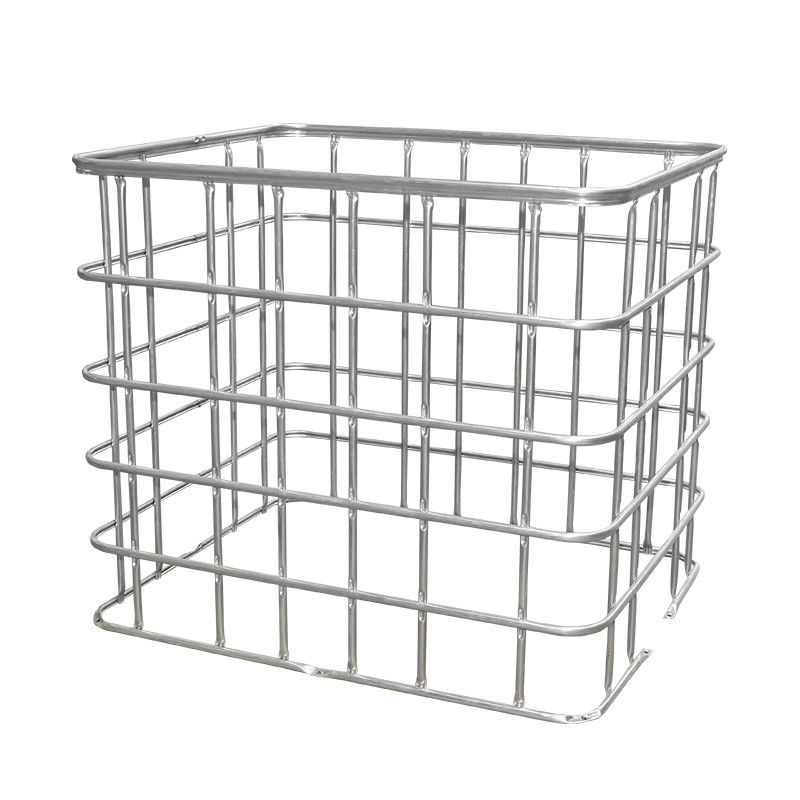

Lưới ống phẳng và Chất lượng hàn chắc chắn
Thiết bị hàn chuyển đổi liền mạch các ống thành cấu hình lưới phẳng đặc biệt, đảm bảo các mối hàn có độ bền và chất lượng vượt trội. Quá trình hàn được hoàn thành hiệu quả trong khoảng 60 giây, nhấn mạnh cả tốc độ và độ chính xác trong việc chế tạo từng lưới phẳng.
Máy uốn khung IBC hai trạm dọc
Máy uốn khung lồng IBC hai trạm trải qua quá trình xử lý toàn diện để đảm bảo không chỉ độ chính xác cao trong uốn mà còn cả hoạt động ổn định và hiệu quả đáng kể.
Uốn lưới phẳng thành hình vuông
Máy uốn chuyên nghiệp biến đổi lưới phẳng thành khung hình vuông chính xác. Việc đạt được quá trình uốn trong khoảng 20-25 giây làm nổi bật hiệu quả và khả năng sản xuất nhanh chóng của máy.
Dầm uốn
Dầm uốn được gia công CNC được sử dụng để đảm bảo góc uốn.
Mỗi khuôn trên dầm uốn có thể được điều chỉnh lên và xuống khoảng 3mm để tăng phạm vi uốn.
Thiết kế khuôn 120 độ giúp mỗi góc uốn trở nên trơn tru hơn.
Khung uốn
Khung máy có thiết kế hình chữ nhật chắc chắn, có các cột thép dày hơn và tấm che hình cửa, đảm bảo độ bền và ổn định vượt trội.
Trạm áp suất thủy lực
Được thiết kế đặc biệt để uốn lưới bồn pallet, máy uốn IBC chuyên nghiệp tạo hình chúng thành khung hình chữ nhật với kích thước chính xác (1200±5mm)×(1000±5mm). Trạm chạy bằng thủy lực này đảm bảo hiệu suất uốn tối ưu.
Máy khóa khung lồng IBC
Máy khóa khung lồng IBC được chế tạo tỉ mỉ như một bộ phận gắn kết, tự hào có độ chính xác đặc biệt trong việc lắp, độ bền khóa mạnh mẽ và sự kết hợp liền mạch giữa độ ổn định và hiệu quả trong quá trình vận hành.
Hiệu quả và chất lượng khóa
Cánh tay kẹp có thể điều chỉnh:
Được thiết kế riêng cho các thiết kế lồng kim loại IBC khác nhau, cánh tay kẹp có thể điều chỉnh mở rộng phạm vi làm việc của máy.
Thiết kế thủy lực và khí nén của cánh tay kẹp giúp tăng cường hiệu quả của máy.
Cánh tay kẹp cũng được thiết kế để tự động nối hai bên của ống.
Khuôn kẹp thủy lực:
Với hệ thống thủy lực, khuôn kẹp tạo ra các điểm kẹp chặt cho ống, ngăn lồng kim loại bị nứt.
Trạm áp suất thủy lực:
Được trang bị thiết bị tự động gửi, trạm áp suất thủy lực đảm bảo quy trình sản xuất lồng kim loại trơn tru và hiệu quả.
Máy tạo lỗ và đột khung lồng IBC
Máy tạo lỗ và đột khung lồng IBC được sử dụng để tạo lỗ trên khung, để khung hoàn chỉnh có thể được cố định trên khung đế.
Hiệu quả và chất lượng tạo lỗ
Máy tạo lỗ và đột đang sử dụng lực thủy lực. Sẽ mất khoảng 25-30 giây để hoàn thành toàn bộ quá trình.
a. Đầu ép với khuôn ép
b. Trạm thủy lực
c. Bảng định vị đầu đột
Bảng định vị có thể điều chỉnh trái-phải, trước-sau có thể tạo vị trí đột trong phạm vi sử dụng rộng hơn.

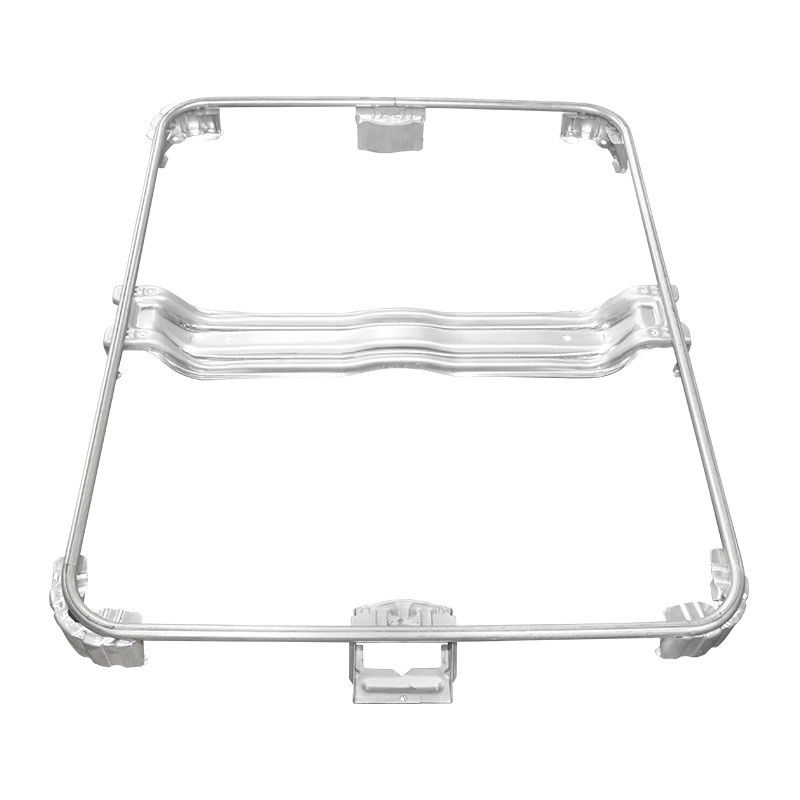

Máy hàn khung đế lồng IBC
Thiết kế máy hàn khung đế áp dụng cấu trúc ngang và 7 đầu hàn để hoàn thành việc hàn khung đế. Người vận hành chỉ cần nạp và dỡ sản phẩm. Máy sẽ tự động thực hiện việc hàn.
Tính năng sản phẩm:
1. Thiết kế áp dụng cấu trúc ngang và 7 đầu hàn để hoàn thành việc hàn khung đế. Người vận hành chỉ cần nạp.
2. Pallet hàn sẽ được dỡ tự động. Máy sẽ tự động thực hiện việc hàn.
3. Nó áp dụng 3 bộ nguồn MF DC 250KVA. Máy giúp tăng chất lượng sản phẩm và tốc độ sản xuất, giảm chi phí sản xuất.
4. Giải quyết vấn đề chất lượng hàn không ổn định do công việc thủ công gây ra. Tốc độ sản xuất và mức độ tự động hóa cao hơn.
|
Tên sản phẩm
|

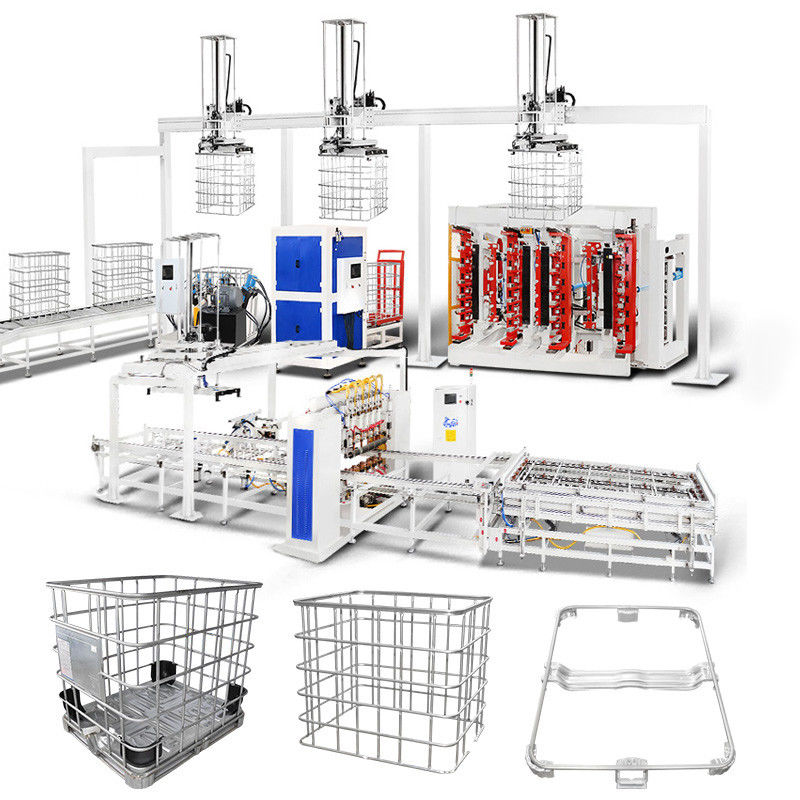

Dây chuyền sản xuất khung IBC
|
Kiểu
|
một hàng / hai hàng
|
|
Chiều rộng hàn tối đa
|
1200mm
|
Chiều dài hàn tối đa
|
4250mm
|
|
Thương hiệu
|
Hwashi
|
Màu sắc
|
xanh lam/vàng/tùy chỉnh
|
|
Công suất được trang bị
|
350kVA/400kVA
|
Nơi sản xuất |
Tỉnh Chiết Giang, Trung Quốc
|
|
Điện áp
|
3p 380V
|
Vật liệu
|
Ống mạ kẽm
|
|
Độ dày của ống
|
1-2mm
|
chu kỳ làm việc
|
20%
|
|
Đường kính của ống
|
14-20mm
|
Tần số
|
50HZ/60HZ
|
|
Phương pháp nạp ống
|
thủ công/2 lao động
|
Kích thước cáp
|
≥70mm3
|
|
năng lực làm việc
|
350-450(480-550) chiếc/8 giờ
|
Kích thước ống dẫn khí
|
G1
|
|
Nhu cầu lao động
|
2-3 lao động
|
Kích thước ống nước
|
G1 1/4
|
Tính năng sản phẩm-Hệ thống gửi bồn:
1. Hệ thống này phù hợp với các nhà máy tách biệt xưởng máy thổi và xưởng lồng.
2. Các bồn thử nghiệm được vận chuyển bằng băng tải đến xưởng lồng. Không cần sự can thiệp của con người.
3. Hệ thống gửi bồn
4. Khu vực đặt lồng IBC đã uốn, kẹp và đục
5. Khu vực dự trữ pallet đã hàn
6. Đường lắp ráp pallet tự động
7. Hàn pallet
8. Khu vực lắp ráp lồng và pallet xoay - Lối đi an toàn
9. Khu vực dự trữ tấm pallet/ Tự động nạp
