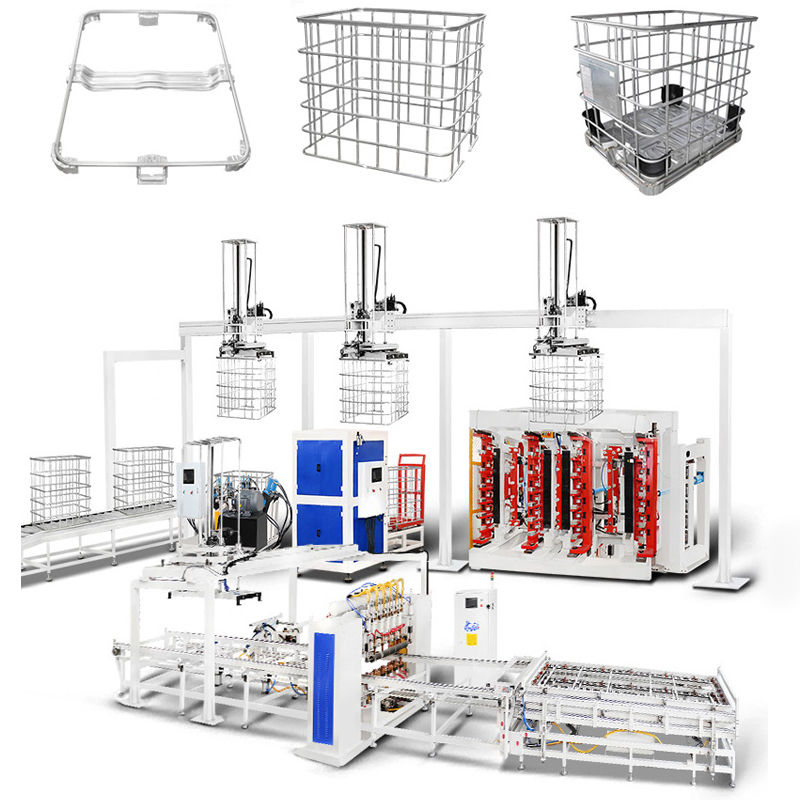

Máy hàn lồng tự động sản xuất tốc độ cao với kỹ thuật hàn kiểu piano song phương

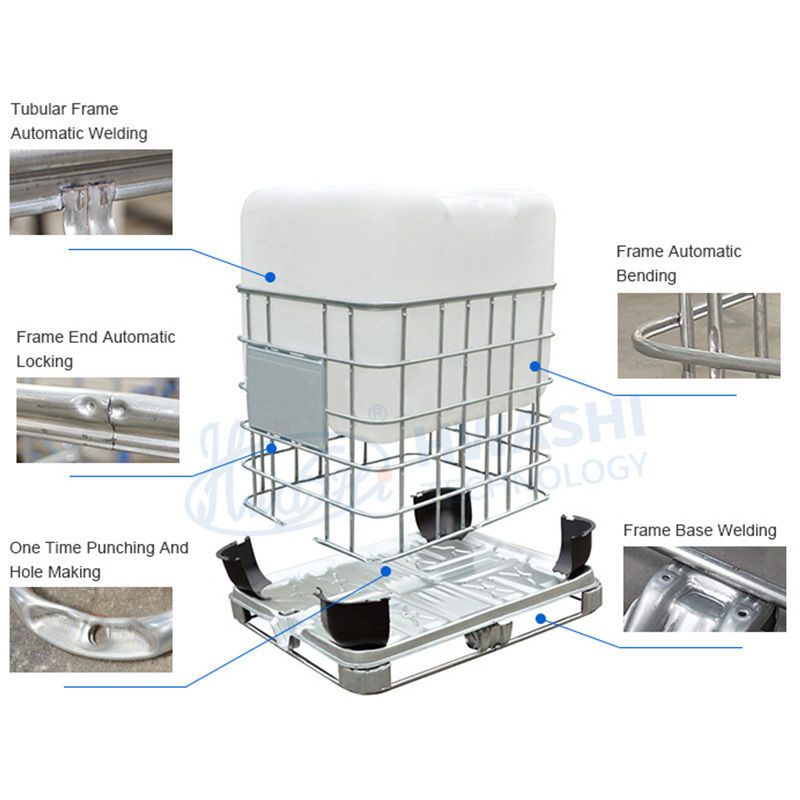

Máy hàn lưới IBC Hwashi là một thiết bị hiệu suất cao được thiết kế để sản xuất hiệu quả lưới IBC (Bình chứa trung gian).

Đặc trưng:

Máy uốn khung IBC hai trạm dọc

Máy uốn hai trạm khung lồng IBC trải qua quá trình xử lý toàn diện để đảm bảo không chỉ độ chính xác cao trong việc uốn mà còn cả hoạt động ổn định và hiệu quả đáng kể.

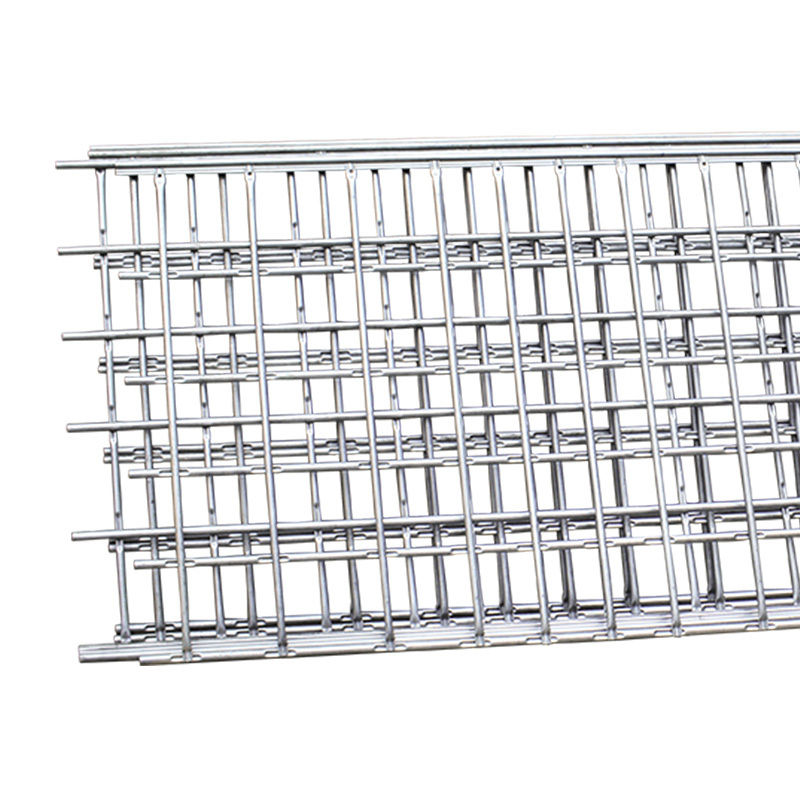

Uốn lưới phẳng thành hình vuông

Máy uốn biến đổi một cách chuyên nghiệp lưới phẳng thành khung hình vuông chính xác. Việc đạt được quá trình uốn trong khoảng 20-25 giây làm nổi bật hiệu quả và khả năng sản xuất nhanh chóng của máy.

Dầm uốn

1. Dầm uốn được gia công CNC được sử dụng để đảm bảo góc uốn.

2. Mỗi khuôn trên dầm uốn có thể được điều chỉnh lên và xuống khoảng 3mm để tăng phạm vi uốn.

3. Thiết kế khuôn 120 độ giúp mỗi góc uốn trở nên trơn tru hơn.

Khung uốn

Khung máy có thiết kế hình chữ nhật chắc chắn, có các cột thép dày hơn và tấm che hình cửa, đảm bảo độ bền và ổn định vượt trội.

Trạm áp suất thủy lực

Được thiết kế đặc biệt để uốn lưới bồn chứa pallet, máy uốn IBC tạo hình chuyên nghiệp chúng thành khung hình chữ nhật với kích thước chính xác (1200±5mm)×(1000±5mm). Trạm chạy bằng thủy lực này đảm bảo hiệu suất uốn tối ưu.

Máy khóa khung lồng IBC
Máy khóa khung lồng IBC được chế tạo tỉ mỉ như một đơn vị gắn kết, tự hào có độ chính xác đặc biệt trong việc chèn, độ bền khóa mạnh mẽ và sự kết hợp liền mạch giữa sự ổn định và hiệu quả trong quá trình vận hành.

Hiệu quả và chất lượng khóa

Cánh tay kẹp có thể điều chỉnh:

Được thiết kế riêng cho các thiết kế lồng kim loại IBC khác nhau, cánh tay kẹp có thể điều chỉnh giúp mở rộng phạm vi làm việc của máy.
Thiết kế thủy lực và khí nén của cánh tay kẹp giúp tăng cường hiệu quả của máy.
Cánh tay kẹp cũng được thiết kế để tự động nối hai bên của ống.
Khuôn kẹp thủy lực:
Với hệ thống thủy lực, khuôn kẹp tạo ra các điểm kẹp chặt cho ống, ngăn lồng kim loại bị nứt.

Trạm áp suất thủy lực:
Được trang bị thiết bị tự gửi, trạm áp suất thủy lực đảm bảo quy trình sản xuất trơn tru và hiệu quả cho lồng kim loại.

Máy tạo lỗ và đục lỗ khung lồng IBC
Máy tạo lỗ và đục lỗ khung lồng IBC được sử dụng để tạo lỗ trên khung, để khung hoàn chỉnh có thể được cố định trên khung đế.
Hiệu quả và chất lượng tạo lỗ
Máy tạo lỗ và đục lỗ đang sử dụng lực thủy lực. Sẽ mất khoảng 25-30 giây để hoàn thành toàn bộ quá trình.
a. Đầu ép với khuôn ép
b. Trạm thủy lực
c. Bảng định vị đầu đục lỗ
Bảng định vị có thể điều chỉnh trái-phải, trước-sau có thể tạo vị trí đục lỗ trong phạm vi sử dụng rộng hơn.

Máy hàn khung đế lồng IBC
Thiết kế máy hàn khung đế áp dụng cấu trúc ngang và 7 đầu hàn để hoàn thành việc hàn khung đế. Người vận hành chỉ cần tải và dỡ sản phẩm. Máy sẽ tự động thực hiện việc hàn.
Tính năng sản phẩm:
1. Thiết kế áp dụng cấu trúc ngang và 7 đầu hàn để hoàn thành việc hàn khung đế. Người vận hành chỉ cần tải.
2. Pallet hàn sẽ được dỡ tự động. Máy sẽ tự động thực hiện việc hàn.
3. Nó áp dụng 3 bộ nguồn MF DC 250KVA. Máy giúp tăng chất lượng sản phẩm và tốc độ sản xuất, giảm chi phí sản xuất.
4. Giải quyết vấn đề về chất lượng hàn không ổn định do công việc thủ công gây ra. Tốc độ sản xuất và mức độ tự động hóa cao hơn.

Tính năng sản phẩm-Hệ thống gửi bồn chứa:
1. Hệ thống này phù hợp với các nhà máy tách biệt xưởng máy thổi và xưởng lồng.
2. Các bồn thử nghiệm được vận chuyển bằng băng tải đến xưởng lồng. Không cần sự can thiệp của con người.
3. Hệ thống gửi bồn chứa
4. Khu vực đặt lồng IBC đã uốn, kẹp và đục lỗ
5. Khu vực dự trữ pallet hàn
6. Đường lắp ráp pallet tự động
7. Hàn pallet
8. Khu vực lắp ráp lồng và pallet xoay - Lối đi an toàn
9. Khu vực dự trữ tấm pallet / Tự động nạp
