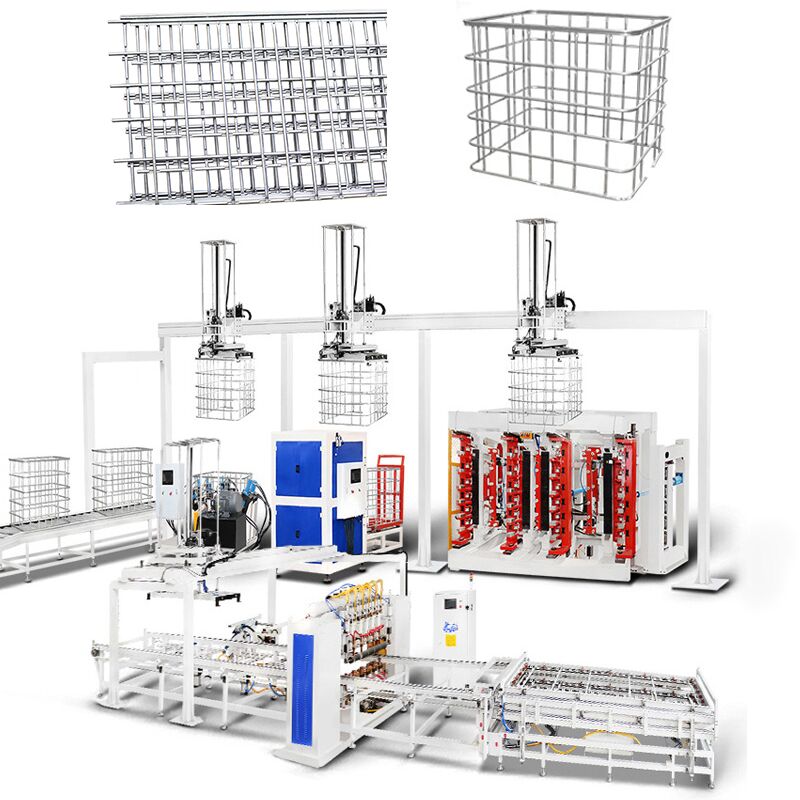

Thùng chứa IBC Cage Tank Frame Production Line Thiết bị hàn Máy
Hệ thống hàn khung lồng IBC tự động
Máy hàn tự động khung lồng Hwashi IBC có cấu trúc cổng được củng cố với độ cứng cao và hoạt động ổn định.Hệ thống hàn sử dụng nguồn điện biến tần trung để tiết kiệm năng lượng và tiết kiệm điện.
Các đặc điểm chính
- Hiệu quả hàn: 50 giây mỗi mảnh
- Nguồn hàn: 4 bộ nguồn điện MF DC
- Tùy chọn nền tảng cấp thức ăn: một lớp hoặc hai lớp
- Tùy chọn hệ thống thả: Thả bằng tay hoặc thả bằng cánh tay cơ khí tự động
Công suất sản xuất: 50 giây mỗi mảnh
Hệ thống hàn khung chính
Bốn bộ biến áp MF điều khiển sáu điện cực hàn để đảm bảo chất lượng hàn tối ưu.hoàn thành mỗi lưới kim loại trong khoảng một phút.
Thiết kế xi lanh không khí trên và dưới đảm bảo vị trí hàn bằng phẳng, trong khi các điện cực hàn được thiết kế bằng vít tăng độ bền.

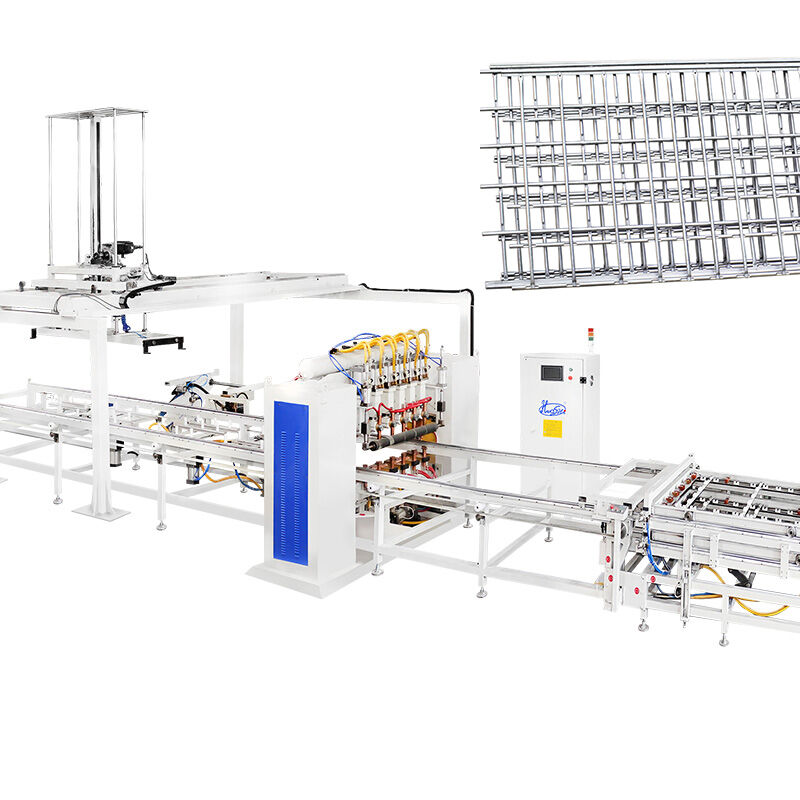

Máy hàn tự động khung IBC sáu đầu
Được trang bị 4 bộ nguồn điện MF DC, máy này thực hiện 6 lần hàn tại chỗ đồng thời.
Mạng ống phẳng và chất lượng hàn vững chắc
Máy hàn ống thành loại lưới phẳng với chất lượng hàn mạnh mẽ, đáng tin cậy.

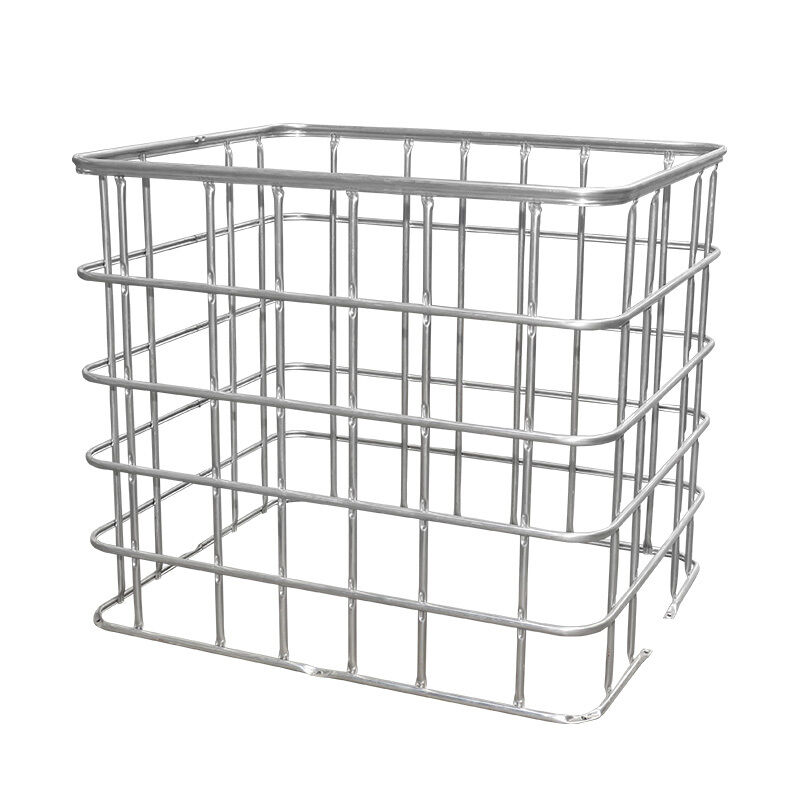

Máy uốn khung IBC đứng hai trạm
Máy uốn cong này đảm bảo độ chính xác cao, hoạt động ổn định và hiệu quả thông qua xử lý tích hợp.
Quá trình uốn cong
Chuyển đổi lưới phẳng thành hình khung vuông trong 20-25 giây.
Tính năng của chùm cong
- CNC chế biến chùm uốn cong đảm bảo góc uốn cong chính xác
- Mỗi khuôn có thể điều chỉnh lên / xuống bởi 3mm để tăng phạm vi uốn cong
- Thiết kế khuôn 120 độ tạo ra các góc uốn cong trơn tru
Xây dựng khung cong
Khung máy hình chữ nhật với các cột thép dày hơn và các tấm nắp hình cửa đảm bảo hoạt động vững chắc, ổn định.
Trạm áp suất thủy lực
Được thiết kế để uốn cong lưới bể pallet thành khung hình chữ nhật với kích thước (1200±5mm) × ((1000±5mm).
Máy khóa khung lồng IBC
Xử lý tích hợp cung cấp độ chính xác chèn cao, độ nhanh khóa mạnh mẽ và hoạt động ổn định, hiệu quả.
Hiệu quả và chất lượng khóa
Khóa thủy lực của kết thúc khung ống hoàn thành trong 25-30 giây.
Bàn tay khớp có thể điều chỉnh
- Phạm vi làm việc rộng hơn cho các thiết kế lồng kim loại IBC khác nhau
- Thiết kế thủy lực và khí nén tăng hiệu quả
- Tự động kết nối các bên ống
Hệ thống khóa thủy lực
Hình nén thủy lực tạo ra các điểm nén chặt chẽ để ngăn chặn vỡ lồng kim loại.
Thiết bị tự động gửi
Thiết bị gửi lồng kim loại tự động đảm bảo sản xuất lồng tự động trơn tru và hiệu quả.
Máy làm lỗ khung lồng IBC và máy đâm
Tạo lỗ trên khung để gắn chắc vào khung cơ sở.
Hiệu quả và chất lượng làm lỗ
Quá trình đâm thủy lực hoàn thành trong 25-30 giây.
Machine Components
- Đầu ép với khuôn ép
- Trạm thủy lực
- Bảng định vị đầu đâm
Bảng định vị có thể điều chỉnh từ bên trái sang bên phải, hướng về phía sau cung cấp phạm vi vị trí đâm rộng hơn.
Máy hàn khung cơ sở lồng IBC
Cấu trúc ngang với 7 đầu hàn để hàn khung cơ sở hoàn chỉnh.
Tính năng sản phẩm
- Cấu trúc ngang với 7 đầu hàn để hoàn thành khung cơ sở
- Tải xuống pallet hàn tự động
- 3 bộ nguồn cung cấp điện MF DC 250KVA
- Tăng chất lượng sản phẩm và tỷ lệ sản xuất với chi phí giảm
- Loại bỏ chất lượng hàn không ổn định từ công việc thủ công
| Tên sản phẩm |
Dòng sản xuất khung IBC |
Phong cách |
hàng đơn / hàng đôi |
| Độ rộng hàn tối đa |
1200mm |
Chiều dài hàn tối đa |
4250mm |
| Thương hiệu |
Hwashi |
Màu sắc |
màu xanh / vàng / tùy chỉnh |
| Năng lượng được trang bị |
350kVA/400kVA |
Địa điểm sản xuất |
Tỉnh Zhejiang, Trung Quốc |
| Điện áp |
3p 380V |
Vật liệu |
Bơm kẽm |
| Độ dày của ống |
1-2mm |
công việc |
20% |
| Chiều kính của ống |
14-20mm |
Tần số |
50HZ/60HZ |
| Phương pháp nạp ống |
tay/2 lao động |
Kích thước cáp |
≥ 70mm3 |
| Khả năng làm việc |
350-450 ((480-550) đơn vị/8 giờ |
Kích thước ống khí |
G1 |
| nhu cầu lao động |
2-3 công việc |
Kích thước ống nước |
G1 1/4 |
Tính năng hệ thống gửi xe tăng
- Thích hợp cho các nhà máy có máy thổi riêng biệt và xưởng lồng
- Giao thông vận chuyển bể thử đến xưởng lồng mà không cần sự can thiệp của con người
- Hệ thống gửi xe tăng
- IBC Khu vực đặt lồng uốn cong, khớp và đâm
- Khu vực lưu trữ pallet hàn
- Đường tích hợp pallet tự động
- Ống hàn pallet
- Khu vực lắp ráp lồng quay và pallet
- Chuyến đi an toàn
- Khu vực lưu trữ tấm pallet / cấp tự động
