Máy sản xuất tự động lồng Hwashi IBC

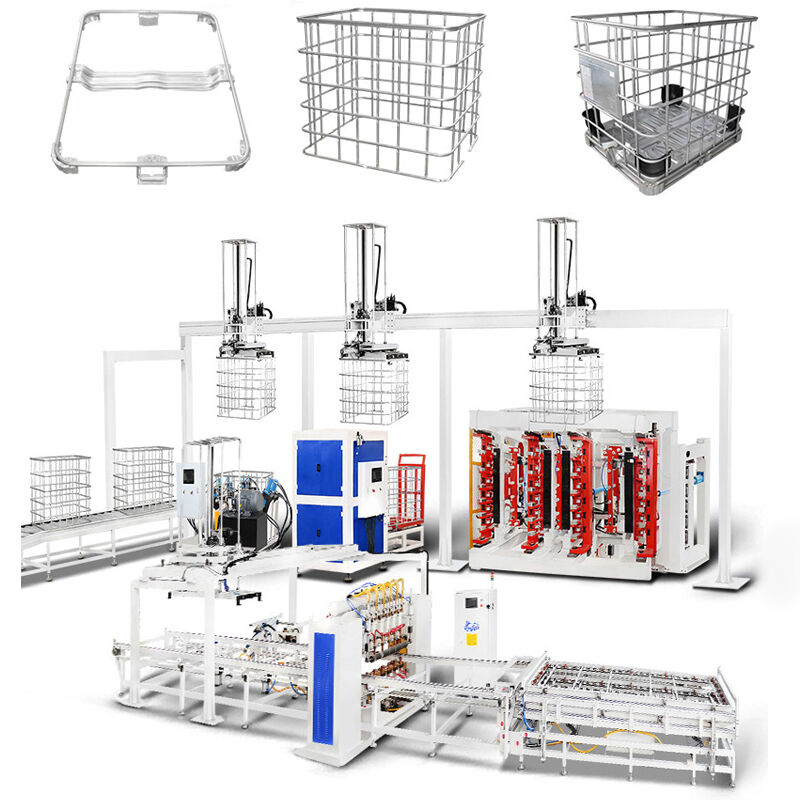

Máy hàn tự động khung lồng IBC Hwashi là một dòng sản xuất chuyên dụng được thiết kế để sản xuất khung lồng IBC. Hệ thống toàn diện này bao gồm hàn tự động khung lồng,cánh tay cơ khí dỡ lưới, cấu trúc vòng quay lưới, máy uốn khung tự động, máy khóa, máy làm lỗ và máy đâm, và cánh tay cơ khí di chuyển dây chuyền sản xuất tự động.Các dây chuyền hoàn chỉnh chỉ cần 2-3 nhà khai thác chỉ cần tải vật liệu ở đầu và dỡ sản phẩm hoàn thành ở cuối.
Ưu điểm chính
Tiêu thụ năng lượng hiệu quả:Công nghệ hàn tiên tiến và vật liệu đảm bảo tỷ lệ tiêu thụ năng lượng hiệu quả cao, thể hiện ý thức môi trường và hỗ trợ phát triển bền vững.
Giao diện thân thiện với người dùng:Một giao diện trực quan đơn giản hóa hoạt động, giảm chi phí đào tạo và tăng hiệu quả hoạt động.
Thông số kỹ thuật
- Hiệu quả hàn: 50 giây mỗi mảnh
- Nguồn hàn: 4 bộ MF DC Nguồn điện
- Tùy chọn nền tảng cấp thức ăn: một lớp hoặc hai lớp
- Tùy chọn hệ thống thả: Thả bằng tay hoặc thả bằng cánh tay cơ khí tự động
Công suất sản xuất:50 giây mỗi mảnh
Hệ thống khung hàn chính
Bốn biến áp MF điều chỉnh sáu bộ điện cực hàn, đảm bảo chất lượng hàn tối ưu cho mỗi điểm.Kỹ thuật hàn song phương kiểu đàn piano tăng tốc đáng kể quá trình hàn, hoàn thành mỗi lưới kim loại trong vòng một phút.
Thiết kế kết hợp các xi lanh không khí trên và dưới để đảm bảo vị trí hàn phẳng.

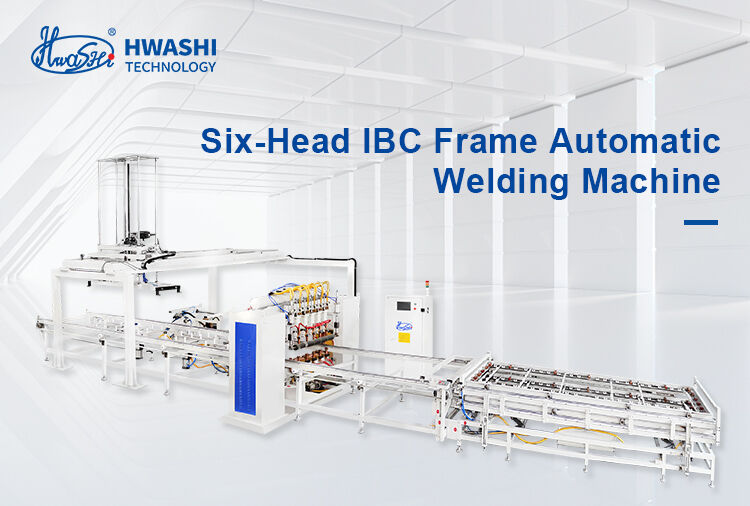

Máy hàn tự động khung IBC sáu đầu
Hệ thống điện hàn có bốn bộ nguồn điện MF DC tiên tiến, cho phép hàn đồng thời tại sáu điểm khác nhau.Các feeder vật cố định hai lớp tăng hiệu quả bằng cách cho phép tải vật liệu trên một vật cố định trong khi hàn xảy ra trên một.

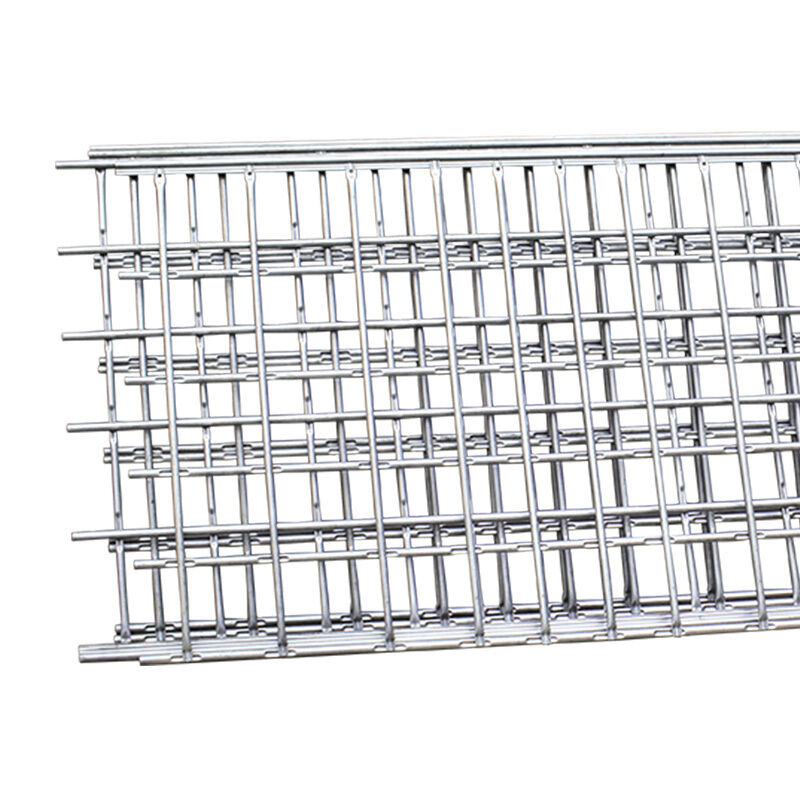

Mạng ống phẳng và chất lượng hàn vững chắc
Thiết bị hàn biến các ống thành một cấu hình lưới phẳng đặc biệt, đảm bảo hàn mạnh mẽ, bền vững.
Máy uốn khung IBC đứng hai trạm
Máy chế biến toàn diện này đảm bảo uốn cong chính xác cao với hoạt động ổn định và hiệu quả đáng chú ý.
Xoắn lưới phẳng thành hình vuông
Máy uốn cong chuyên nghiệp chuyển đổi lưới phẳng thành khung vuông chính xác, hoàn thành quá trình uốn cong trong khoảng 20-25 giây.
Tính năng của chùm cong
- CNC chế biến chùm uốn cong đảm bảo góc uốn cong chính xác
- Mỗi khuôn trên chùm uốn cong có thể được điều chỉnh lên và xuống khoảng 3mm để tăng phạm vi uốn cong
- Thiết kế khuôn 120 độ tạo ra các góc uốn cong mượt mà hơn
Xây dựng khung cong
Khung máy có thiết kế hình chữ nhật mạnh mẽ với các cột thép dày hơn và tấm nắp hình cửa, đảm bảo độ vững chắc và ổn định đặc biệt.
Trạm áp suất thủy lực
Được thiết kế đặc biệt để uốn cong lưới bể pallet, trạm chạy bằng thủy lực này định hình chúng thành khung hình chữ nhật với kích thước chính xác là (1200±5mm) * ((1000±5mm),đảm bảo hiệu suất uốn cong tối ưu.
Máy khóa khung lồng IBC
Đơn vị gắn kết này cung cấp độ chính xác đặc biệt trong việc chèn, sức mạnh khóa mạnh mẽ và sự pha trộn ổn định và hiệu quả.
Hiệu quả và chất lượng khóa
Bàn tay khớp có thể điều chỉnh
- Được thiết kế cho các thiết kế lồng kim loại IBC khác nhau cho phạm vi làm việc rộng hơn
- Thiết kế thủy lực và khí nén tăng hiệu quả máy
- Được thiết kế để kết nối tự động các bên ống
Nấm mốc bấm thủy lực
Hệ thống thủy lực tạo ra các điểm chặt chẽ cho các đường ống, ngăn chặn các hộp kim loại bị nứt.
Trạm áp suất thủy lực
Được trang bị một thiết bị tự động để đảm bảo sản xuất lồng kim loại mượt mà và hiệu quả.
Máy làm lỗ khung lồng IBC và máy đâm
Máy này tạo ra lỗ trên khung để cho phép gắn chắc vào khung cơ sở.
Hiệu quả và chất lượng làm lỗ
Sử dụng lực thủy lực, toàn bộ quá trình tạo lỗ và đâm mất khoảng 25-30 giây.
Các đặc điểm bao gồm:
- Đầu ép với khuôn ép
- Trạm thủy lực
- Bảng định vị đầu đâm
- Bảng định vị có thể điều chỉnh về phía trước và sau để có phạm vi định vị rộng hơn
Máy hàn khung cơ sở lồng IBC
Máy cấu trúc ngang này với 7 đầu hàn hoàn thành hàn khung cơ sở tự động. Các nhà khai thác chỉ cần tải vật liệu và các pallet hàn được tự động dỡ.
Tính năng sản phẩm
- Cấu trúc ngang với 7 đầu hàn để hàn khung cơ sở hoàn chỉnh
- Tải tự động các pallet hàn
- 3 bộ nguồn điện MF DC 250KVA
- Tăng chất lượng sản phẩm và tỷ lệ sản xuất trong khi giảm chi phí
- Giải quyết các vấn đề chất lượng hàn không ổn định từ công việc thủ công
- Tỷ lệ sản xuất cao hơn và mức độ tự động hóa cao hơn
Bảng thông số kỹ thuật
| Tên sản phẩm |
Dòng sản xuất khung IBC |
Phong cách |
hàng đơn / hàng đôi |
| Độ rộng hàn tối đa |
1200mm |
Chiều dài hàn tối đa |
4250mm |
| Thương hiệu |
Hwashi |
Màu sắc |
Màu xanh/màu vàng/mặc định |
| Năng lượng được trang bị |
350kVA/400kVA |
Địa điểm sản xuất |
Tỉnh Zhejiang, Trung Quốc |
| Điện áp |
3p 380V |
Vật liệu |
Bơm kẽm |
| Độ dày của ống |
1-2mm |
chu kỳ làm việc |
20% |
| Chiều kính của ống |
14-20mm |
Tần số |
50HZ/60HZ |
| Phương pháp nạp ống |
tay/2 lao động |
Kích thước cáp |
≥ 70mm3 |
| Khả năng làm việc |
350-450 ((480-550) đơn vị/8 giờ |
Kích thước ống khí |
G1 |
| Nhu cầu lao động |
2-3 công việc |
Kích thước ống nước |
G1 1/4 |
Tính năng bố trí dây chuyền sản xuất
- Hệ thống gửi bể: Thích hợp cho các nhà máy có máy thổi riêng biệt và xưởng lồng
- Các thùng thử nghiệm được vận chuyển bằng máy vận chuyển đến xưởng lồng mà không cần sự can thiệp của con người
- IBC Khu vực đặt lồng uốn cong, khớp và đâm
- Khu vực lưu trữ pallet hàn
- Đường tích hợp pallet tự động
- Trạm hàn pallet
- Khu vực lắp ráp lồng quay và pallet
- Thiết kế lối đi an toàn
- Khu vực lưu trữ tấm pallet với cấp tự động
