Nguồn gốc:
Trung Quốc
Hàng hiệu:
HWASHI
Chứng nhận:
CE/CCC/ISO
Số mô hình:
WL-YZ-8K
Băng hình
Băng hình
Băng hình

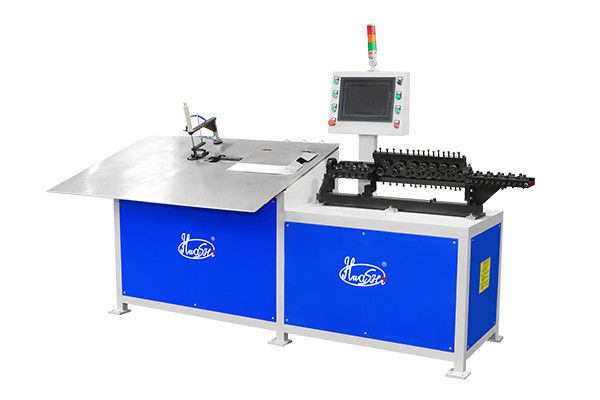

Mô tả về máy uốn cong dây 2D tự động chuyên sản xuất Buckle phẳng hoặc Hang Hook
Thiết kế cơ cấu ba trục máy có bao gồm cơ chế thẳng dây, cơ chế cắt, cơ chế ép đường và cơ chế hình thành;Cơ chế thẳng qua sử dụng nhiều bộ cuộn để nhấn lên và xuống và trái và phải để thẳngCấu trúc đảm bảo vết trầy xước nhẹ trên bề mặt của dây kim loại, và đảm bảo việc thẳng dây kim loại và cơ sở được hình thành bằng cách uốn cong một nửa.Bằng cách sử dụng servo Drive bánh xe cho ăn dây để di chuyển vị trí hình thành dây, nó có thể di chuyển về phía trước và phía sau theo chương trình; Thiết bị hình thành thông qua góc gấp của đường cong, với công việc của cơ chế cho ăn dây, dây uốn cong thành một hình dạng phẳng;Khởi động tự động của thiết bị sau khi tảiCấu trúc thiết bị là hợp lý, ổn định và đáng tin cậy, hoạt động đơn giản, mức độ tự động hóa cao, các nhà khai thác có thể quản lý nhiều máy cùng một lúc,cải thiện đáng kể hiệu quả sản xuất, các nhà sản xuất phần cứng, cáp mạng và các thiết bị đặc biệt cần thiết khác.
Khái niệm thiết kế của máy uốn cong dây 2D tự động chuyên sản xuất của buckle phẳng hoặc treo móc
Khái niệm thiết kế của máy uốn cong dây 2D tự động chuyên sản xuất dây đeo phẳng hoặc móc treo là sử dụng máy thay vì lao động,và có thể được sản xuất mà không có cơ chế thẳng hoặc mở khuôn. Miễn là sản phẩm trên một mặt phẳng, các hình dạng khác nhau có thể được hình thành.Các sản phẩm phẳng hình dạng bất thường khác nhau, chẳng hạn như vuông, tròn, sáu góc, hình bầu dục, các khóa khác nhau, các móc khác nhau và đường kính vòng tròn khác nhau và các dây cong khác nhau.
|
Hệ thống điều khiển uốn cong thông minh |

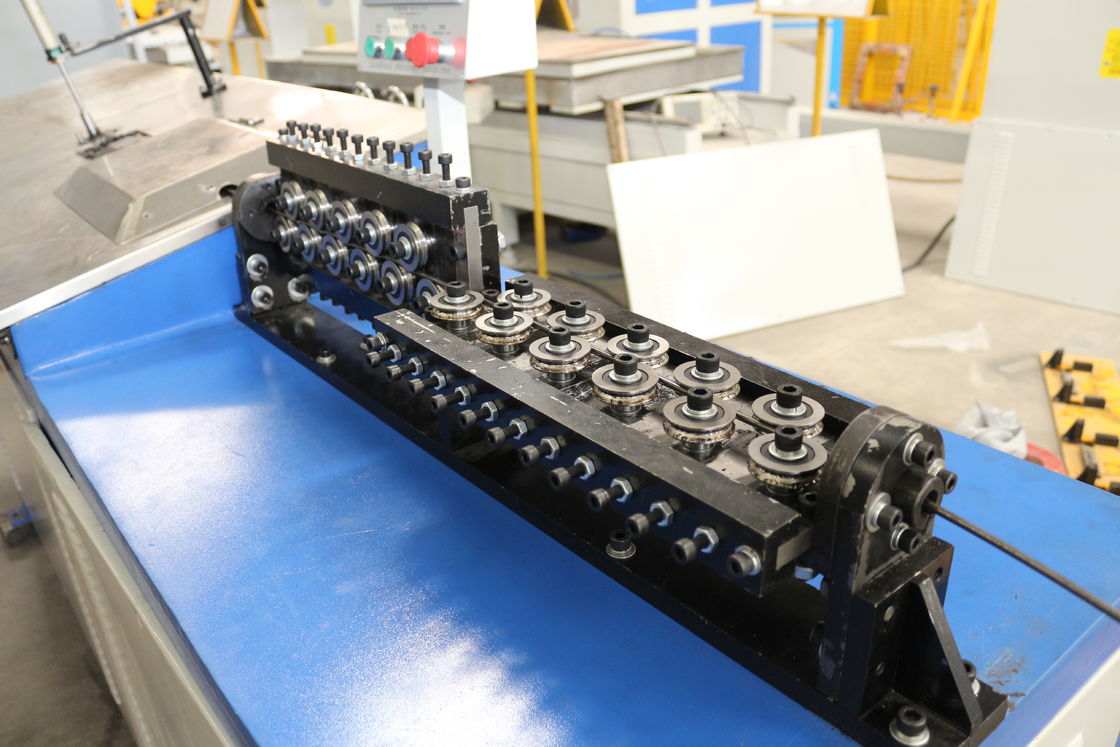

Vòng xoắn thẳng |
|
Cấu trúc hàn tự động |
Cấu trúc nghiền tự động |
Các thông số của máy uốn cong dây 2D tự động chuyên sản xuất buckle hoặc hang hook
|
Dữ liệu kỹ thuật của máy uốn dây 2D |
|||
|
Mô hình máy |
2-6 |
3-8 |
5-12 |
|
Phạm vi đường kính dây |
Φ2,3-6mm dây sắt |
Dây sắt Φ4-8mm |
Φ5-12mm dây sắt |
|
Điện áp đầu vào |
380V 50Hz/60Hz |
||
|
Sức mạnh của động cơ phụ trợ |
Tổng cộng 2,6KW |
Tổng cộng 4,5KW |
Tổng cộng 7.5KW |
|
Lực cắt xi lanh |
Φ7.0 dây sắt |
Φ9.0 dây sắt |
Φ12.0 dây sắt |
|
Phạm vi áp suất dầu |
0.3-0.6Mpa |
0.3-1Mpa |
0.3-1Mpa |
|
Mô hình dầu thủy lực |
46/68# |
||
|
Phạm vi dây |
Sợi tròn, vuông, phẳng (đáng cho bất kỳ vật liệu nào) |
||
|
Chiều dài của sợi dây cấp |
Theo cài đặt của người dùng |
||
|
Lưu trữ dữ liệu |
50 bộ dữ liệu, một bộ 300 hành động |
||
|
Max. Tốc độ cung cấp dây |
50M/min |
20M/min |
11M/min |
|
Tốc độ uốn cong tối đa |
300 vòng / phút góc ± 180o |
||
|
Độ chính xác uốn |
±0,5mm |
||
|
Độ chính xác của đường dẫn |
±0,5mm |
±1,0mm |
|

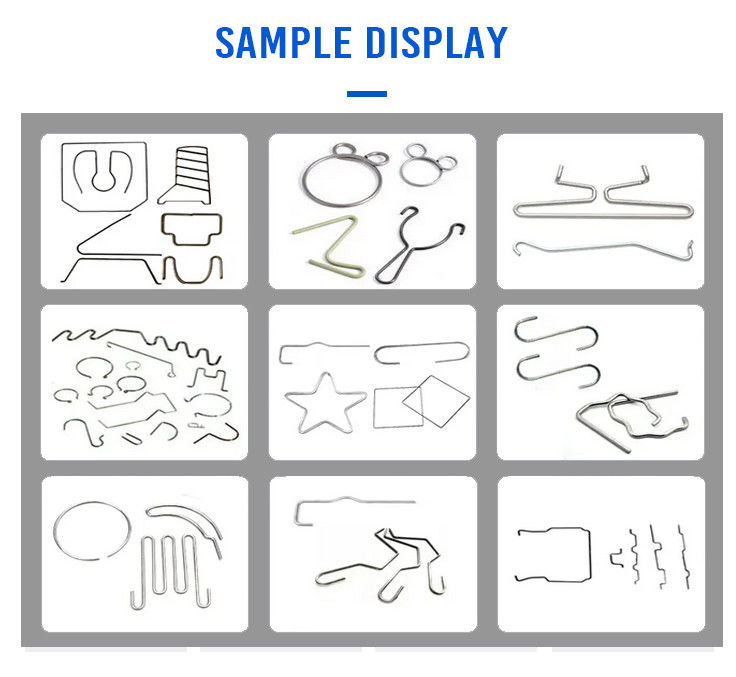

Ứng dụng và mẫu của máy uốn cong dây 2D tự động chuyên sản xuất Buckle phẳng hoặc Hang Hook
