Máy hàn kệ dây tự động tiên tiến cho dây lưới sàn kệ sản xuất dây

Máy hàn kệ dây tự động tiên tiến cho dây lưới sàn kệ sản xuất dây

Máy hàn kệ dây tự động tiên tiến

Dòng sản xuất giá đỡ sàn lưới dây

Máy hàn kệ dây tự động

Nguồn gốc:

Trung Quốc

Hàng hiệu:

HWASHI

Chứng nhận:

CE/CCC/ISO

Liên hệ với chúng tôi
Yêu cầu Đặt giá
Chi tiết sản phẩm
Điện:
Ba pha bốn dây 380V±10%
Dây cáp điện:
120mm²,400A
Phương pháp kiểm soát:
PLC
Chiều rộng hàn hiệu quả:
1200mm
Chiều dài hàn hiệu quả:
1200mm
Tốc độ di chuyển tự động:
Có thể điều chỉnh 200-500mm/giây
Phạm vi lấp đầy dây tự động:
Sợi dây: 400-1200mm, đường kính dây: 2-6mm
Hệ thống nạp dây tự động số:
2 bộ
Điều khoản thanh toán và vận chuyển
Số lượng đặt hàng tối thiểu
1 bộ
Giá bán
US $350000.00 / Set
chi tiết đóng gói
Gói gỗ biển xứng đáng
Thời gian giao hàng
7-30 ngày làm việc sau khi nhận được khoản thanh toán của bạn
Điều khoản thanh toán
L/C, T/T
Khả năng cung cấp
50 bộ mỗi tháng
Mô tả sản phẩm

Máy hàn kệ dây tự động tiên tiến cho dây lưới sàn kệ sản xuất dâyMáy hàn kệ dây tự động tiên tiến cho dây lưới sàn kệ sản xuất dây 0





Mô tả sản phẩm

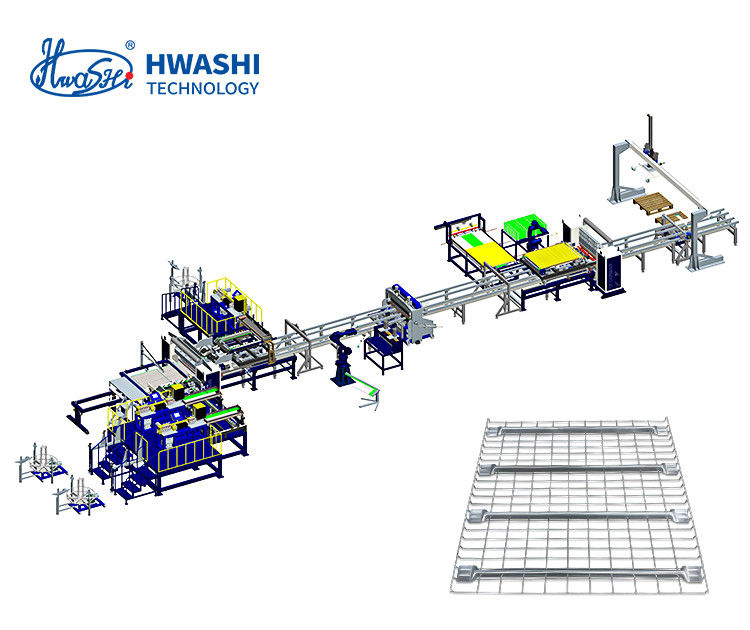

Đường dây sản xuất hàn được thiết kế cho dự án này được thiết kế đặc biệt cho việc sản xuất nhanh các giá đỡ pallet Wire.Nó cho phép sản xuất hoàn toàn tự động của lưới dây và chất làm cứng. đạt được cắt dây tự động, cho ăn, hàn, uốn cong, xoay, cắt cạnh, cứng tự động cho ăn, hàn, và xếp hàng của sản phẩm hoàn thành.Toàn bộ thiết kế đường dây chỉ cần hai nhà điều hành, nâng cao chất lượng sản phẩm và hiệu quả sản xuất, giảm chi phí sản xuất.Hiệu quả sản xuất và mức độ tự động hóa được cải thiện đáng kể.


Quá trình làm việc
Máy hàn kệ dây tự động tiên tiến cho dây lưới sàn kệ sản xuất dây 1

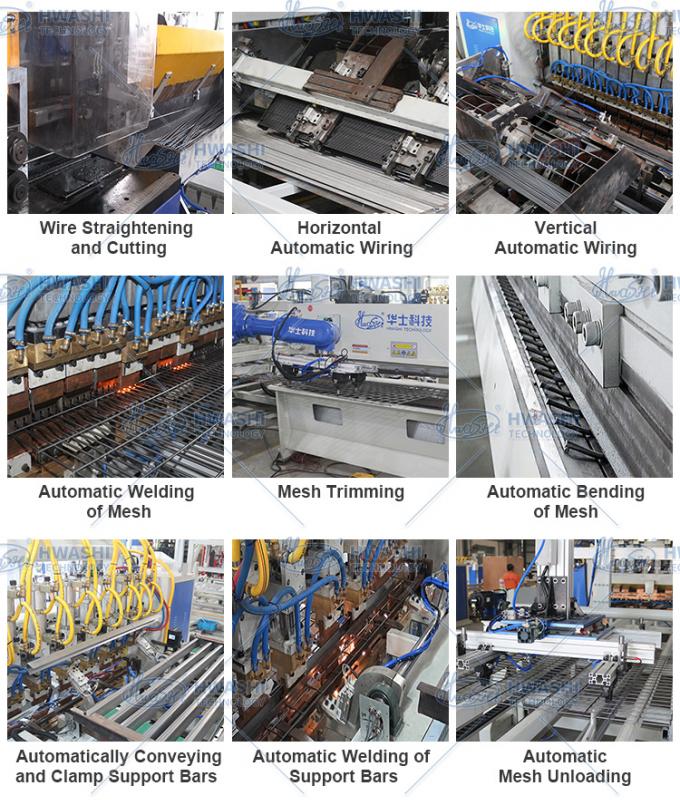

Quá trình làm việc

1) Máy cắt thẳng dây tốc độ cao sẽ cắt các dây từ cuộn dây,và sau đó tải các dây đến hệ thống cung cấp dây cho tự động dây lấp đầy của các dây chéo và dây đường dây. 2) Hệ thống lấp sợi dây ngang và đường dây sẽ cung cấp dây đến vị trí hàn tự động. 3) Máy hàn sẽ hàn tự động.robot sẽ nhặt lưới và tải nó đến trạm cắt dây để cắt các cạnh. 5) Sau khi cắt, robot sẽ đặt lưới dây trở lại dây chuyền vận chuyển và di chuyển nó đến trạm uốn cong. 6) Máy uốn cong sẽ uốn cong một bên của lưới.7)Hệ thống xoay sẽ xoay lưới, và máy uốn cong sẽ uốn cong một bên khác của lưới.8) Màng dây sẽ di chuyển đến vị trí hàn cứng (các thanh hỗ trợ) 9) Cánh tay cơ học sẽ tải các chất cứng và tự động cố định chúng vào vị trí hàn. 10) Máy hàn sẽ hàn các chất cứng theo bản vẽ. 11) Sau khi hàn, cánh tay cơ học thả sẽ tự động lật và xếp chồng sản phẩm hoàn thành.
Các mục
Dữ liệu
Điện
Ba pha bốn dây 380V ± 10%
Cáp điện
120mm2,400A
Phương pháp kiểm soát
PLC
Độ rộng hàn hiệu quả
1200mm
Chiều dài hàn thực tế
1200mm
Tốc độ di chuyển tự động
Có thể điều chỉnh 200-500mm/s
Phạm vi lấp đầy dây tự động
Sợi dây: 400-1200mm, đường kính dây: 2-6mm
Sợi ngang: 400-1200mm, đường kính dây: 2-6mm
Số hệ thống lấp đầy dây tự động
2 bộ
Kích thước máy
35000mmx8000mm
Áp suất không khí
0.6MPa
Nước làm mát
15-25°C
Chi tiết máy
Máy hàn kệ dây tự động tiên tiến cho dây lưới sàn kệ sản xuất dây 2

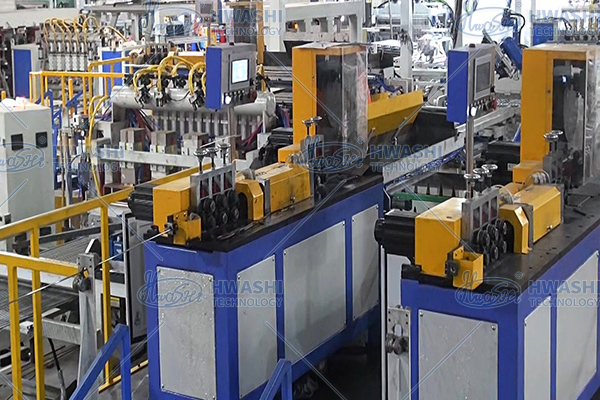

Máy cắt dây tốc độ cao
Máy hàn kệ dây tự động tiên tiến cho dây lưới sàn kệ sản xuất dây 3

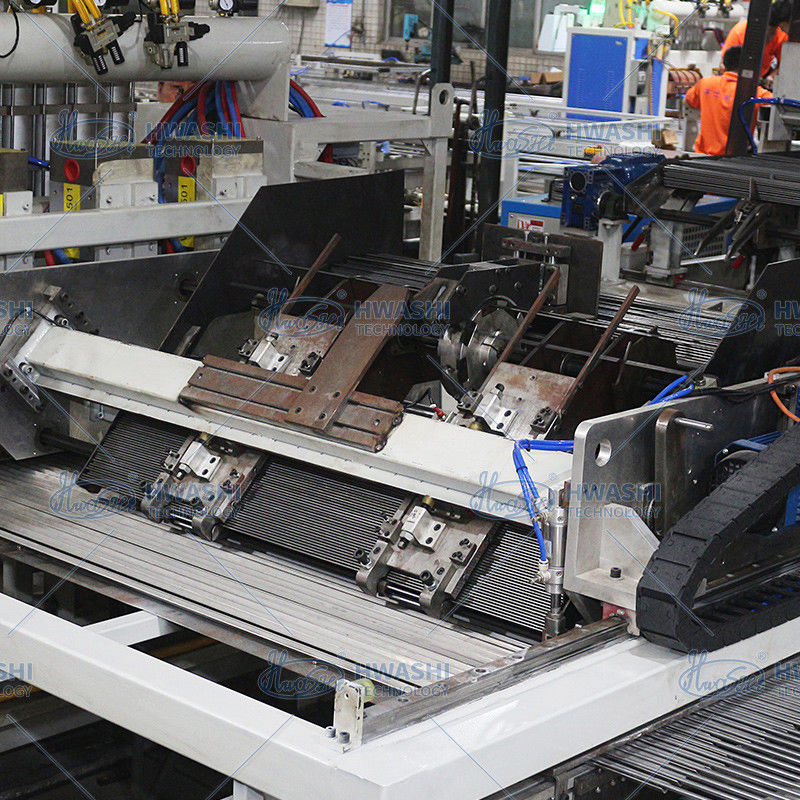

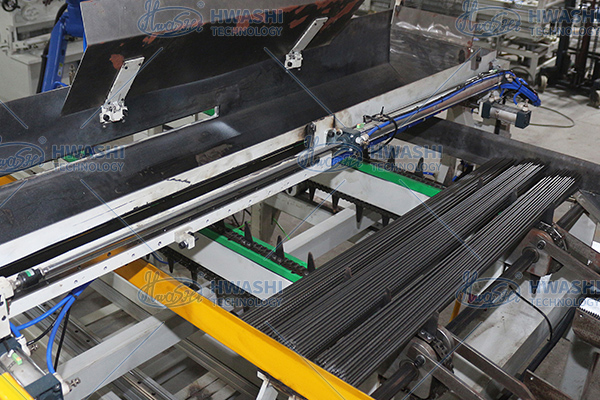

Hệ thống cung cấp dây tự động
Máy hàn kệ dây tự động tiên tiến cho dây lưới sàn kệ sản xuất dây 4

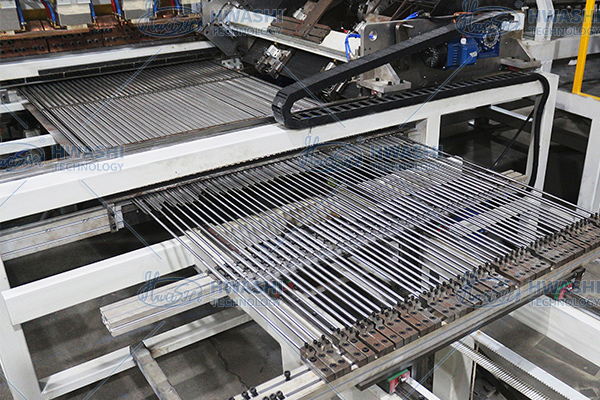

Hệ thống lấp đầy tự động dây dẫn


Máy hàn kệ dây tự động tiên tiến cho dây lưới sàn kệ sản xuất dây 5

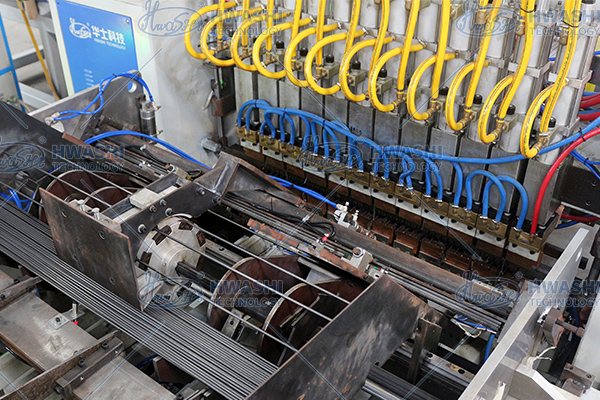

Hệ thống lấp đầy tự động dây ngang

Máy hàn kệ dây tự động tiên tiến cho dây lưới sàn kệ sản xuất dây 6

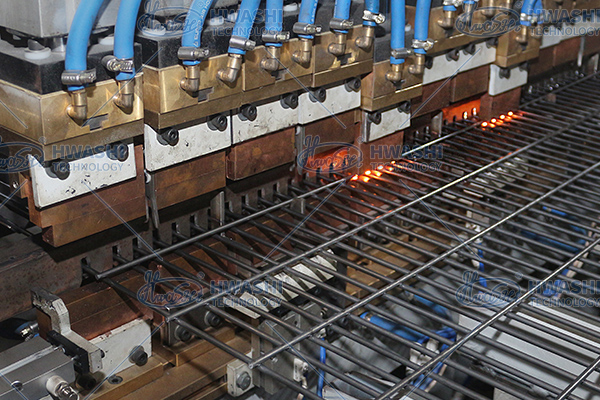

Máy hàn lưới dây tự động
Máy hàn kệ dây tự động tiên tiến cho dây lưới sàn kệ sản xuất dây 7

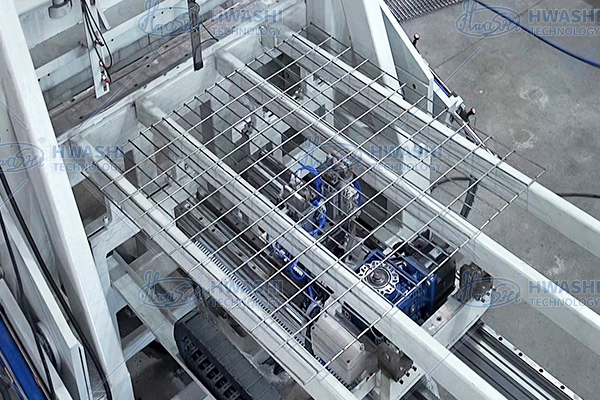

Xe di chuyển dây lưới tự động
Máy hàn kệ dây tự động tiên tiến cho dây lưới sàn kệ sản xuất dây 8

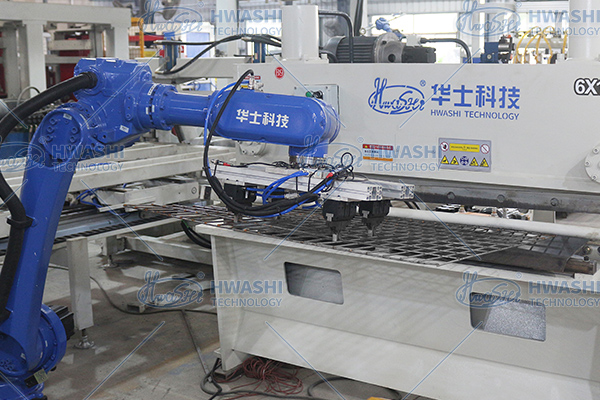

Máy robot và máy cắt dây
Máy hàn kệ dây tự động tiên tiến cho dây lưới sàn kệ sản xuất dây 9

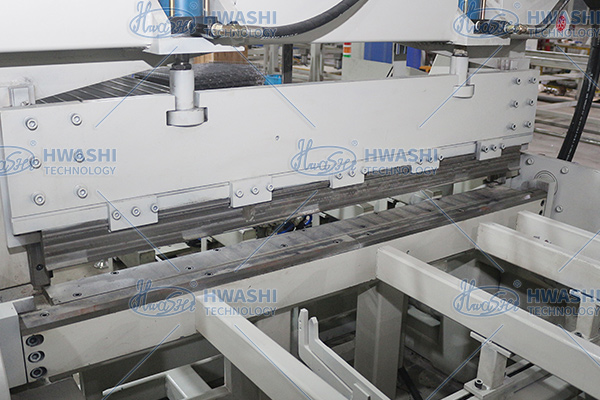

Máy uốn cong lưới dây
Máy hàn kệ dây tự động tiên tiến cho dây lưới sàn kệ sản xuất dây 10
Hệ thống nạp chất cứng
Máy hàn kệ dây tự động tiên tiến cho dây lưới sàn kệ sản xuất dây 11

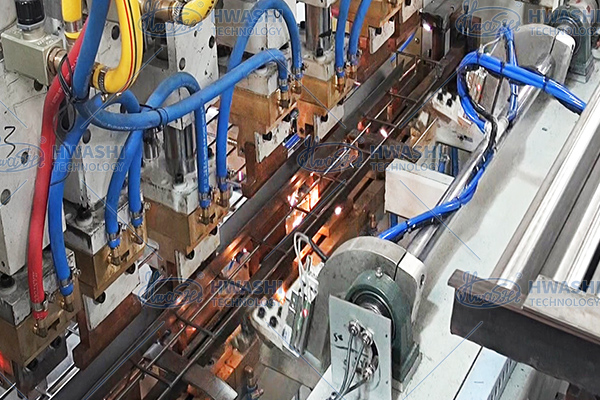

Hệ thống hàn cứng
Máy hàn kệ dây tự động tiên tiến cho dây lưới sàn kệ sản xuất dây 12

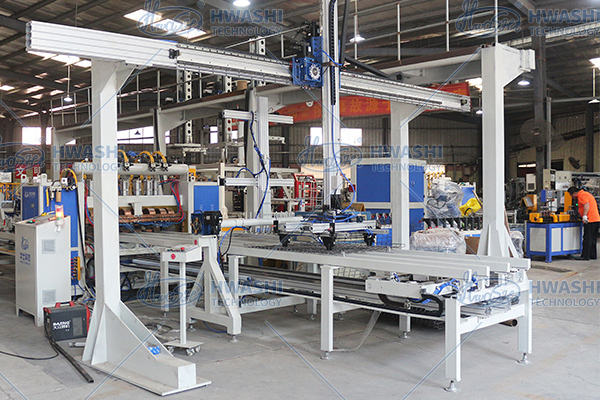

Tải và xếp hàng tự động
Máy hàn kệ dây tự động tiên tiến cho dây lưới sàn kệ sản xuất dây 13

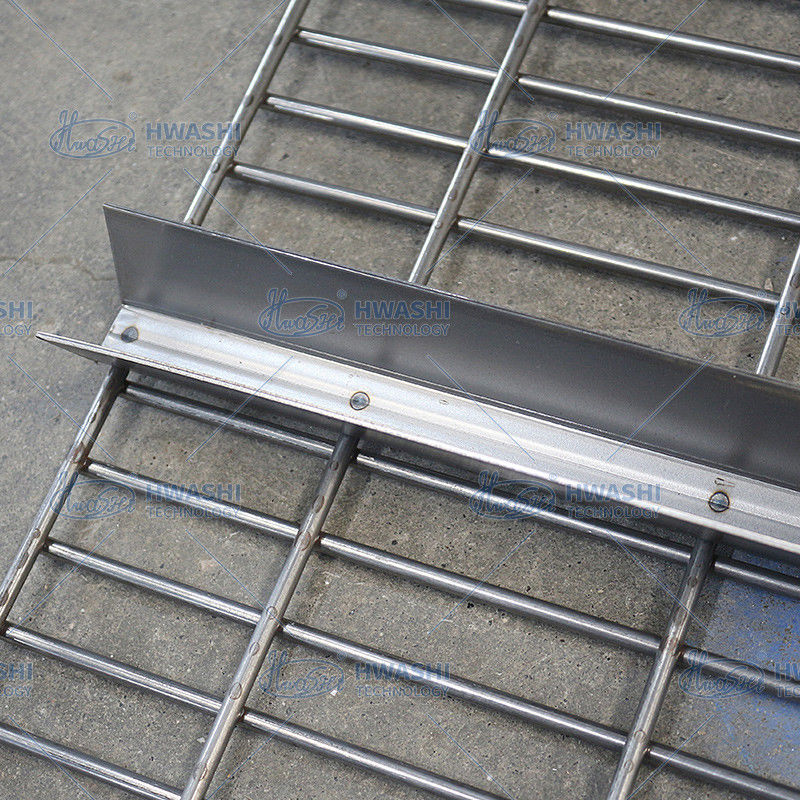

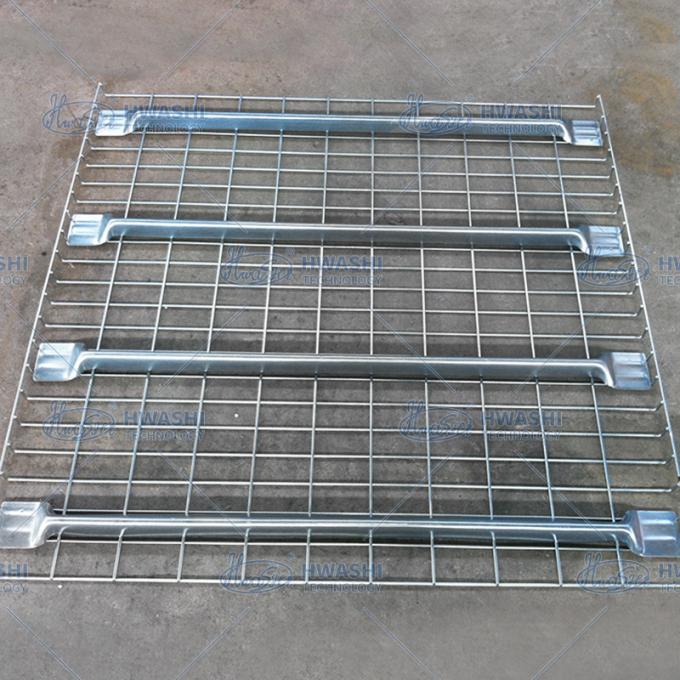

Sản phẩm hoàn thiện
