Máy sản xuất tự động lồng Hwashi IBC
Máy sản xuất tự động lồng Hwashi IBC đại diện cho đỉnh cao của sự đổi mới sản xuất,kết hợp công nghệ tự động hóa tiên tiến với kỹ thuật chính xác để cung cấp một giải pháp hoàn chỉnh cho sản xuất lồng chứa hàng hóa hàng loạt trung gian (IBC)Hệ thống hiện đại này chuyển đổi nguyên liệu thô thành lồng IBC chất lượng cao thông qua một quy trình tự động tích hợp hoàn toàn đảm bảo chất lượng đặc biệt, hiệu quả tối đa,và tiết kiệm chi phí đáng kể.
Các tính năng và công nghệ tiên tiến
Dòng sản xuất hoàn toàn tự động
- Hệ thống tích hợp kết hợp các quy trình hàn tự động, dỡ lưới, uốn cong, khóa, tạo lỗ và đâm
- Chỉ cần 3-4 người vận hành
- Khả năng hoạt động liên tục 24/7.
- Tỷ lệ sản xuất 80 lồng mỗi giờ
Kỹ thuật chính xác
- Nhiều đầu hàn hoạt động đồng thời với công nghệ CNC cho độ chính xác và tính nhất quán đặc biệt
- 6-7 đầu hàn để có kết quả đồng nhất
- Độ chính xác kích thước ± 0,1mm
- 60 giây mỗi thời gian chu kỳ lồng
Đảm bảo chất lượng dựa trên AI
- Hệ thống phát hiện khiếm khuyết thông minh xác định và sửa chữa các bất thường sản xuất trong thời gian thực
- Điều chỉnh tham số tự động
- Giám sát và phân tích thời gian thực
- Kiểm soát chất lượng nhất quán
Khung hàn chính
Bốn bộ biến áp MF điều chỉnh sáu bộ điện cực hàn, đảm bảo chất lượng hàn tối ưu cho mỗi điểm hàn.Kỹ thuật hàn song phương kiểu đàn piano tăng tốc quá trình hàn đáng kể. Mỗi lưới kim loại có thể được hoàn thành trong vòng một phút. Thiết kế kết hợp xi lanh không khí trên và dưới để đảm bảo một vị trí hàn phẳng.các điện cực hàn có thiết kế vít, tăng độ bền với mỗi lần sử dụng.

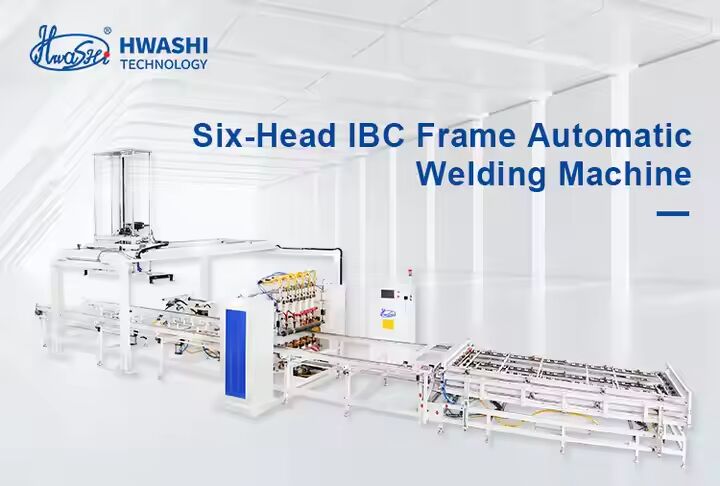

Máy hàn tự động khung IBC sáu đầu
Hệ thống điện hàn có bốn bộ nguồn điện MF DC tiên tiến, cho phép hàn đồng thời tại sáu điểm khác nhau.Một feeder hai lớp thiết bị tăng hiệu quả hoạt động - trong khi một thiết bị được tích cực tham gia hàn, người kia có thể tải vật liệu một cách liền mạch.
Mạng ống phẳng và chất lượng hàn vững chắc
Thiết bị hàn biến các ống thành một cấu hình lưới phẳng đặc biệt, đảm bảo hàn có sức mạnh và chất lượng vững chắc không sánh kịp.Quá trình hàn được hoàn thành hiệu quả trong khoảng 60 giây.

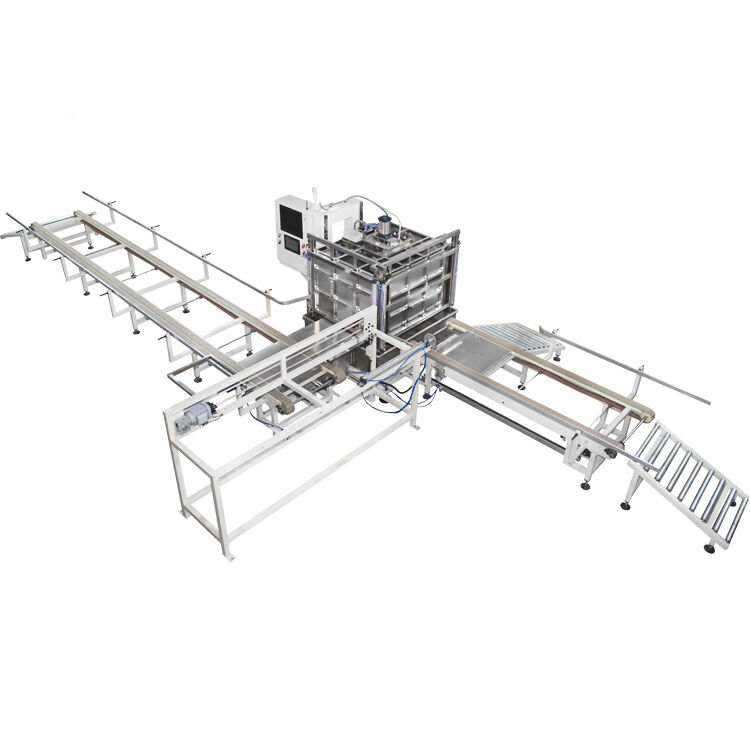

Máy uốn khung IBC đứng hai trạm
Máy uốn cong khung lồng IBC hai trạm đảm bảo độ chính xác cao trong uốn cong, hoạt động ổn định và hiệu quả đáng chú ý.
Xoắn lưới phẳng thành hình vuông
Máy uốn cong biến lưới phẳng thành một khung hình vuông chính xác trong khoảng 20-25 giây.
Đường cong
- CNC chế biến chùm uốn cong đảm bảo góc uốn cong chính xác
- Mỗi khuôn trên chùm uốn cong có thể được điều chỉnh lên và xuống khoảng 3mm để tăng phạm vi uốn cong
- Thiết kế khuôn 120 độ làm cho mỗi góc uốn cong mượt mà hơn
Khung cong
Khung máy có thiết kế hình chữ nhật mạnh mẽ với các cột thép dày hơn và tấm nắp hình cửa, đảm bảo độ vững chắc và ổn định đặc biệt.
Trạm áp suất thủy lực
Được thiết kế đặc biệt để uốn cong lưới bể pallet, máy uốn cong IBC tạo hình thành các khung hình chữ nhật với kích thước chính xác là (1200±5mm) * ((1000±5mm).
Máy khóa khung lồng IBC
Được chế tạo tỉ mỉ như một đơn vị gắn kết, tự hào về độ chính xác đặc biệt trong việc chèn, sức mạnh khóa mạnh mẽ, và một sự pha trộn liền mạch của sự ổn định và hiệu quả.
Hiệu quả và chất lượng khóa
- Cánh tay khớp điều chỉnh phù hợp với các thiết kế lồng kim loại IBC khác nhau
- Thiết kế thủy lực và khí nén tăng hiệu quả máy
- Được thiết kế để kết nối tự động hai bên của ống
- Ống nén thủy lực tạo ra các điểm nén chặt chẽ để ngăn ngừa nứt
- Trạm áp suất thủy lực với thiết bị tự động gửi đảm bảo sản xuất trơn tru
Máy làm lỗ khung lồng IBC và máy đâm
Sử dụng để tạo lỗ trên khung để khung hoàn chỉnh có thể được cố định trên khung cơ sở.
Hiệu quả và chất lượng làm lỗ
- Đầu ép với khuôn ép
- Trạm thủy lực
- Bảng định vị đầu đâm
- Bảng điều chỉnh từ trái sang phải, về phía trước sang phía sau cho phạm vi định vị rộng hơn
Máy hàn khung cơ sở lồng IBC
Thiết kế áp dụng cấu trúc ngang và 7 đầu hàn để hoàn thành việc hàn khung cơ sở.Người vận hành chỉ cần nạp và dỡ sản phẩm trong khi máy thực hiện hàn tự động.
Tính năng sản phẩm
- Cấu trúc ngang với 7 đầu hàn để hàn khung cơ sở
- Tải tự động các pallet hàn
- 3 bộ điện MF DC 250KVA để tăng chất lượng và tốc độ sản xuất
- Giải quyết vấn đề chất lượng hàn không ổn định do làm việc bằng tay
- Tỷ lệ sản xuất cao hơn và mức độ tự động hóa cao hơn
Thông số kỹ thuật
| Tên sản phẩm |
Dòng sản xuất khung IBC |
Phong cách |
hàng đơn / hàng đôi |
| Độ rộng hàn tối đa |
1200mm |
Chiều dài hàn tối đa |
4250mm |
| Thương hiệu |
Hwashi |
Màu sắc |
màu xanh / vàng / tùy chỉnh |
| Năng lượng được trang bị |
350kVA/400kVA |
Địa điểm sản xuất |
Tỉnh Zhejiang, Trung Quốc |
| Điện áp |
3p 380V |
Vật liệu |
Bơm kẽm |
| Độ dày của ống |
1-2mm |
công việc |
20% |
| Chiều kính của ống |
14-20mm |
Tần số |
50HZ/60HZ |
| Phương pháp nạp ống |
tay/2 lao động |
Kích thước cáp |
≥ 70mm3 |
| Khả năng làm việc |
350-450 ((480-550) đơn vị/8 giờ |
Kích thước ống khí |
G1 |
| nhu cầu lao động |
2-3 công việc |
Kích thước ống nước |
G1 1/4 |
Tính năng sản phẩm - Hệ thống gửi bể
- Thích hợp cho các nhà máy tách xưởng máy thổi và xưởng lồng
- Các thùng thử nghiệm được vận chuyển bằng máy vận chuyển đến xưởng lồng mà không cần sự can thiệp của con người
- Bao gồm IBC khu vực đặt lồng uốn cong, clinching và đâm
- Khu vực lưu trữ pallet hàn
- Đường tích hợp pallet tự động
- Ống hàn pallet
- Chuỗi xoay và khu vực lắp ráp pallet đi qua an toàn
- Khu vực lưu trữ tấm pallet/nạp tự động
Tại sao chọn Hwashi?
- 20+ năm kinh nghiệm trong hàn và công nghệ tự động hóa
- Chứng nhận ISO 9001 và được phê duyệt CE theo các tiêu chuẩn chất lượng quốc tế
- Hỗ trợ kỹ thuật 24/7 và dịch vụ sau bán hàng toàn diện
- Các giải pháp tùy chỉnh phù hợp với nhu cầu sản xuất cụ thể của bạn
- Công nghiệp 4.0 sẵn sàng với khả năng tích hợp IoT
