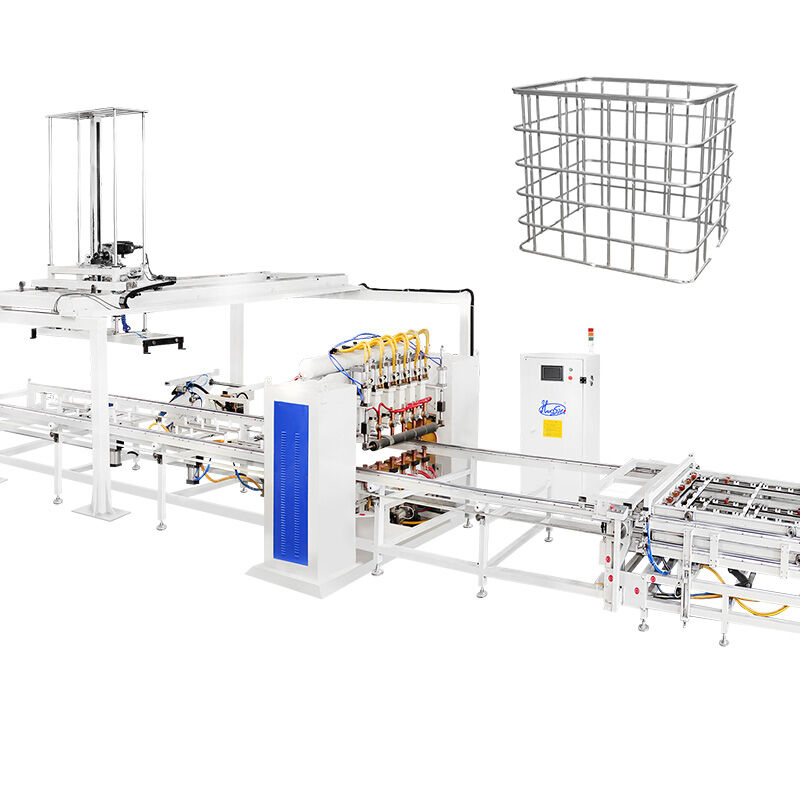

Máy Sản Xuất Lồng IBC Tự Động Hoàn Toàn
Kỹ Thuật Chính Xác Với Chứng Nhận CE/CCC
Máy Sản Xuất Lồng IBC Tự Động Hwashi đại diện cho đỉnh cao của sự đổi mới trong sản xuất, kết hợp công nghệ tự động hóa tiên tiến với kỹ thuật chính xác để cung cấp một giải pháp hoàn chỉnh cho việc sản xuất lồng Thùng Chứa Hàng Số Lượng Lớn (IBC). Hệ thống hiện đại này biến đổi nguyên liệu thô thành các lồng IBC chất lượng cao thông qua một quy trình tự động hóa tích hợp hoàn chỉnh, đảm bảo chất lượng vượt trội, hiệu quả tối đa và tiết kiệm chi phí đáng kể.
Tính Năng & Công Nghệ Tiên Tiến

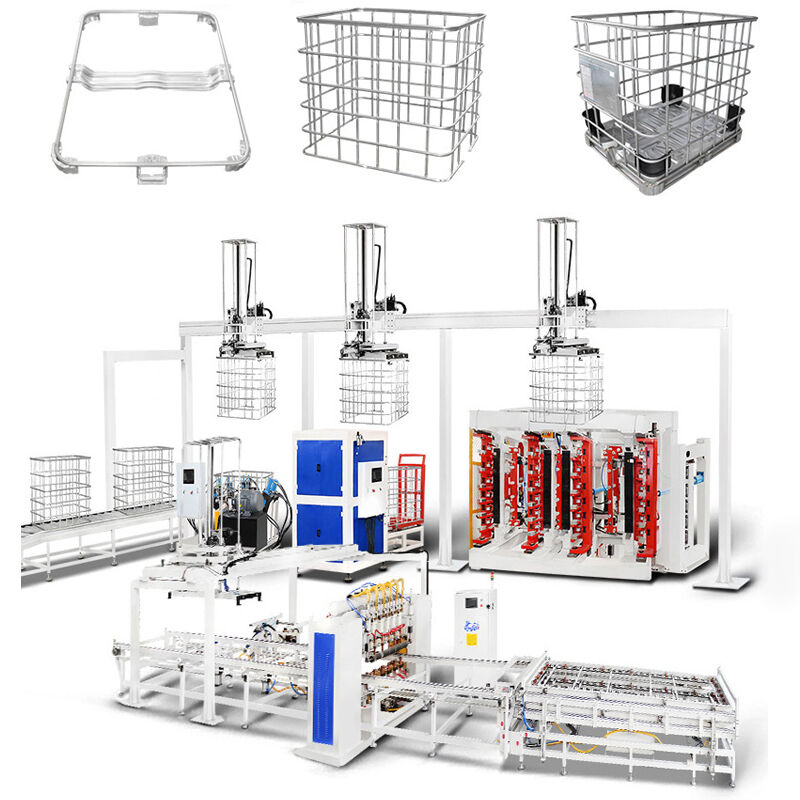

Dây Chuyền Sản Xuất Tự Động Hoàn Toàn
- Hệ thống tích hợp kết hợp hàn tự động, dỡ lưới, uốn, khóa, tạo lỗ và các quy trình dập
- Chỉ yêu cầu 3-4 nhân công vận hành
- Khả năng vận hành liên tục 24/7
- Tốc độ sản xuất 80 lồng mỗi giờ
Kỹ Thuật Chính Xác
- Nhiều đầu hàn hoạt động đồng thời với công nghệ CNC cho độ chính xác và nhất quán vượt trội
- 6-7 đầu hàn cho kết quả đồng nhất
- Độ chính xác kích thước ±0.1mm
- Thời gian chu kỳ 60 giây mỗi lồng
Đảm Bảo Chất Lượng Tích Hợp AI
- Hệ thống phát hiện lỗi thông minh xác định và sửa lỗi sản xuất theo thời gian thực
- Điều chỉnh thông số tự động
- Giám sát và phân tích thời gian thực
- Kiểm soát chất lượng nhất quán
Khung Hàn Chính
Bốn bộ biến tần MF điều chỉnh sáu bộ điện cực hàn, đảm bảo chất lượng hàn tối ưu cho mỗi điểm hàn. Kỹ thuật hàn kiểu piano hai bên giúp đẩy nhanh đáng kể quy trình hàn. Mỗi lưới kim loại có thể hoàn thành trong vòng một phút. Thiết kế tích hợp xi lanh khí trên và dưới để đảm bảo vị trí hàn phẳng. Ngoài ra, các điện cực hàn có thiết kế ren, tăng cường độ bền sau mỗi lần sử dụng.
Máy Hàn Tự Động Khung IBC Đầu Sáu
Hệ thống nguồn hàn có bốn bộ nguồn DC MF tiên tiến, cho phép hàn đồng thời tại sáu điểm khác nhau. Bộ cấp phôi hai lớp tăng cường hiệu quả hoạt động - trong khi một bộ phôi đang được hàn, bộ còn lại có thể nạp vật liệu một cách liền mạch.
Lưới Ống Phẳng và Chất Lượng Hàn Chắc Chắn
Thiết bị hàn biến đổi ống thành cấu hình lưới phẳng đặc trưng, đảm bảo các mối hàn có độ bền và chất lượng vượt trội. Quy trình hàn được hoàn thành hiệu quả trong khoảng 60 giây.
Máy Uốn Khung IBC Hai Trạm Dọc
Máy uốn khung IBC hai trạm đảm bảo độ chính xác cao trong việc uốn, vận hành ổn định và hiệu quả đáng kể.
Máy uốn biến đổi lưới phẳng thành khung vuông chính xác trong khoảng 20-25 giây.
Tính Năng Thanh Uốn
- Thanh uốn được xử lý bằng CNC đảm bảo góc uốn chính xác
- Mỗi khuôn trên thanh uốn có thể điều chỉnh lên xuống khoảng 3mm để tăng phạm vi uốn
- Thiết kế khuôn 120 độ làm cho mỗi góc uốn mượt mà hơn
Cấu Tạo Khung Uốn
Khung máy có thiết kế hình chữ nhật chắc chắn với các cột thép dày hơn và tấm che dạng cửa, đảm bảo độ chắc chắn và ổn định vượt trội.
Trạm Áp Lực Thủy Lực
Được thiết kế đặc biệt để uốn lưới pallet tank, máy uốn IBC tạo hình chúng thành khung hình chữ nhật với kích thước chính xác (1200±5mm)*(1000±5mm).
Máy Khóa Khung Lồng IBC
Được chế tạo tỉ mỉ thành một đơn vị gắn kết, tự hào với độ chính xác vượt trội trong việc lắp ghép, sức mạnh khóa mạnh mẽ và sự kết hợp liền mạch giữa sự ổn định và hiệu quả.
Hiệu Quả và Chất Lượng Khóa
- Cánh tay kẹp có thể điều chỉnh phù hợp với các thiết kế lồng kim loại IBC khác nhau
- Thiết kế thủy lực và khí nén tăng cường hiệu quả máy
- Được thiết kế để tự động nối hai bên ống
- Khuôn kẹp thủy lực tạo các điểm kẹp chặt để ngăn ngừa nứt
- Trạm áp lực thủy lực với thiết bị tự động gửi đảm bảo sản xuất trơn tru
Máy Tạo Lỗ và Dập Khung Lồng IBC
Được sử dụng để tạo lỗ trên khung để khung hoàn chỉnh có thể được cố định trên khung đế. Quy trình chạy bằng thủy lực mất khoảng 25-30 giây để hoàn thành.
Hiệu Quả và Chất Lượng Tạo Lỗ
- Đầu ép với khuôn ép
- Trạm thủy lực
- Bảng định vị đầu dập
- Bảng điều chỉnh trái-phải, trước-sau cho phạm vi định vị rộng hơn
Máy Hàn Khung Đế Lồng IBC
Thiết kế áp dụng cấu trúc ngang và 7 đầu hàn để hoàn thành việc hàn khung đế. Người vận hành chỉ cần nạp và dỡ sản phẩm trong khi máy thực hiện hàn tự động.
Tính Năng Sản Phẩm
- Cấu trúc ngang với 7 đầu hàn để hàn khung đế
- Tự động dỡ pallet đã hàn
- 3 bộ nguồn DC MF 250KVA để tăng chất lượng và tốc độ sản xuất
- Giải quyết vấn đề chất lượng hàn không ổn định do làm thủ công
- Tốc độ sản xuất cao hơn và mức độ tự động hóa cao hơn
Thông Số Kỹ Thuật
| Tên Sản Phẩm |
Dây chuyền sản xuất khung IBC |
Kiểu |
hàng đơn / hàng đôi |
| Chiều rộng hàn tối đa |
1200mm |
Chiều dài hàn tối đa |
4250mm |
| Thương hiệu |
Hwashi |
Màu sắc |
xanh/vàng/tùy chỉnh |
| Công suất trang bị |
350kVA/400kVA |
Địa điểm Sản Xuất |
Tỉnh Chiết Giang, Trung Quốc |
| Điện áp |
3 pha 380V |
Vật liệu |
Ống mạ kẽm |
| Độ dày ống |
1-2mm |
Chu kỳ làm việc |
20% |
| Đường kính ống |
14-20mm |
Tần số |
50HZ/60HZ |
| Phương pháp nạp ống |
thủ công/2 lao động |
Kích thước cáp |
≥70mm² |
| Năng lực làm việc |
350-450(480-550) chiếc/8 giờ |
Kích thước ống khí |
G1 |
| Nhu cầu lao động |
2-3 lao động |
Kích thước ống nước |
G1 1/4 |
Tính Năng Hệ Thống Gửi Tank
- Phù hợp cho các nhà máy tách xưởng thổi chai và xưởng lồng
- Các tank thử nghiệm được vận chuyển bằng băng tải đến xưởng lồng mà không cần sự can thiệp của con người
- Bao gồm Khu vực Đặt Lồng IBC Đã Uốn, Kẹp và Dập
- Khu vực Lưu Trữ Pallet Đã Hàn
- Đường Dẫn Lắp Ráp Pallet Tự Động
- Hàn Pallet
- Khu Vực An Toàn Quay Lồng và Lắp Ráp Pallet
- Khu Vực Lưu Trữ Tấm Pallet/Cấp Liệu Tự Động
