Nguồn gốc:
CE/CCC/ISO
Hàng hiệu:
HWASHI
Chứng nhận:
CE/CCC/ISO
Số mô hình:
WL-C
Băng hình
Băng hình
Băng hình
Băng hình

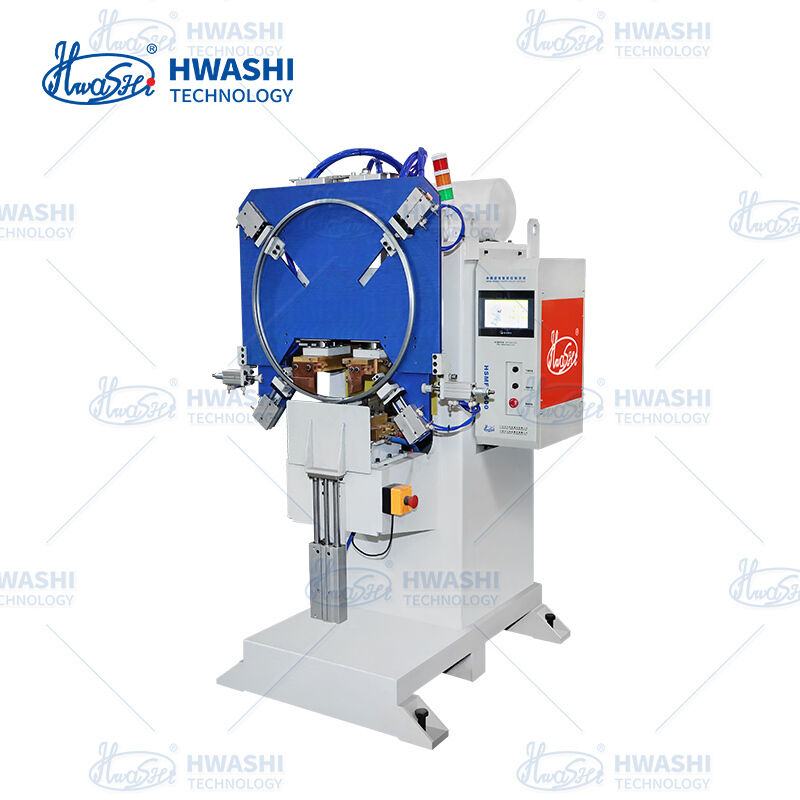

Giới thiệu Máy hàn điểm hai đầu Hwashi MFDC cho Kẹp khóa vòng thùng- một máy hàn điểm DC biến tần tần số trung bình được thiết kế từ đầu để hàn hai điểm đồng thời các kẹp khóa vòng thùng. Được thiết kế dành cho các nhà sản xuất trống yêu cầu chất lượng mối hàn đối xứng, năng suất cao và hiệu suất đáng tin cậy trên các vòng thép mạ kẽm và tráng.

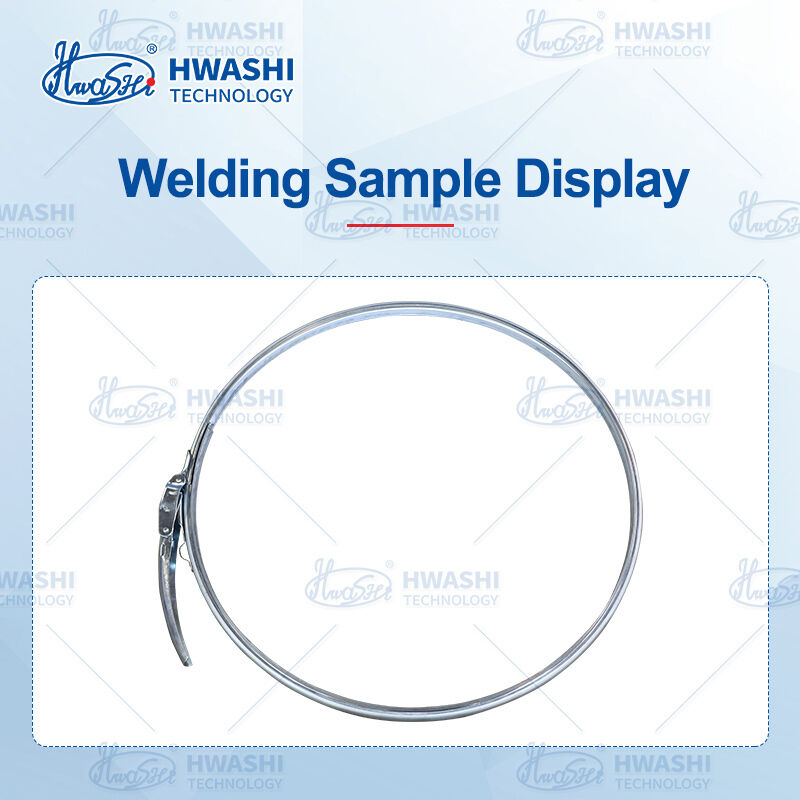

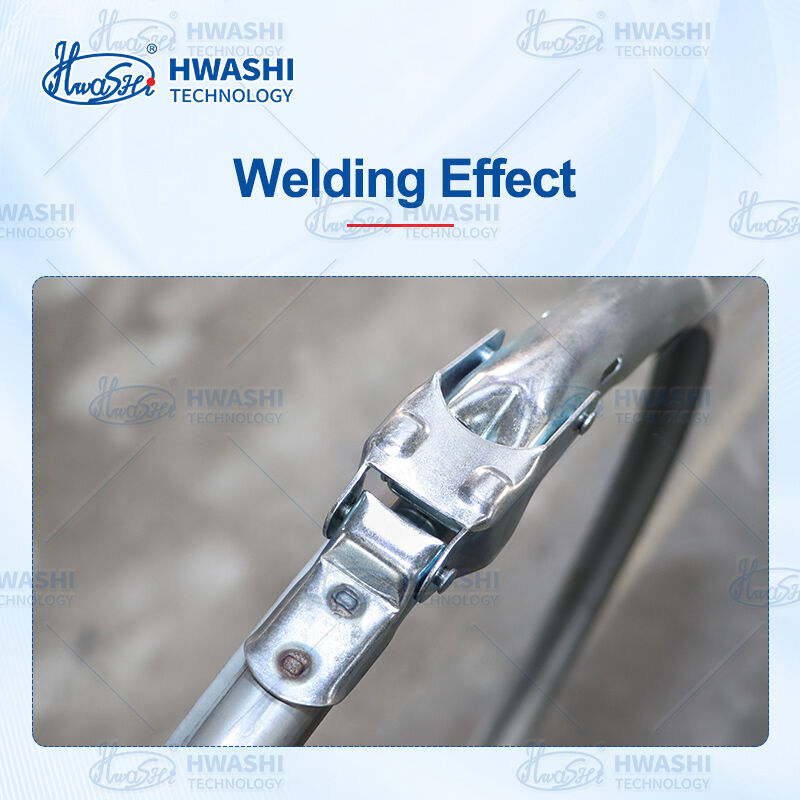

Kẹp khóa vòng thùng có hai điểm gắn - một điểm ở mỗi bên của cơ cấu chốt. Nếu một trong hai mối hàn không thành công, vòng đệm sẽ lỏng ra, vòng đệm bị đứt và chất bên trong bị rò rỉ. Kẹp khóa là khớp quan trọng nhất trên toàn bộ cụm vòng thùng và nó luôn chịu áp lực cơ học mỗi khi thùng được mở, đóng và vận chuyển.
Máy hàn điểm hai đầu Hwashi MFDC loại bỏ sự bất đối xứng của mối hàn bằng cách hàn đồng thời cả hai điểm đính kèm với dòng điện và áp suất được kiểm soát độc lập nhưng được đồng bộ hóa hoàn hảo. Cả hai đầu đều cháy theo cùng một chu kỳ, tạo ra hai mối hàn có kích thước điểm hàn giống hệt nhau, độ xuyên thấu giống nhau và độ bền kéo giống nhau - mỗi lần.
Được cung cấp bởiCông nghệ biến tần MFDChoạt động ở tần số 1000Hz, chiếc máy này cung cấp các xung năng lượng nhanh, tập trung tạo thành các hạt rắn trước khi lớp mạ kẽm có thể bốc hơi - lý tưởng cho các vòng thép mạ kẽm mà không bị bắn tung tóe, vết cháy hoặc hư hỏng lớp phủ. cáchệ thống kẹp khí nénđược thiết kế đặc biệt cho dạng hình học cong của vòng thùng, đảm bảo tiếp xúc điện cực hoàn toàn, đồng đều trên bề mặt hình trụ.
Vớithời gian chu kỳ thấp tới 3–5 giây mỗi vòng(bao gồm cả bốc xếp) và101 chương trình hàn được lưu trữđể chuyển đổi ngay lập tức giữa các thông số kỹ thuật, một người vận hành có thể xử lý hàng trăm vòng mỗi ca với chất lượng mối hàn nhất quán, đạt chứng nhận.
Máy thực hiện toàn bộ quá trình hàn kẹp khóa theo chu trình hoàn toàn tự động:
Chu trình tự động do PLC điều khiển quản lý từng bước — không kích hoạt thủ công, không yêu cầu phán đoán thời gian, không có biến thể phụ thuộc vào người vận hành.
| Tính năng | Lợi ích |
|---|---|
| Hàn đồng thời hai đầu | Cả hai điểm gắn kẹp khóa được hàn trong một chu trình với các thông số giống hệt nhau - loại bỏ sự bất đối xứng về chất lượng giữa các khớp trái và phải |
| Công nghệ biến tần MFDC (1000Hz) | Dòng điện tăng nhanh, thời gian hàn ngắn - ngăn chặn sự bốc hơi kẽm trên vòng mạ kẽm, loại bỏ vết bắn và vết cháy, tiết kiệm hơn 30% năng lượng so với AC |
| Độ chính xác điều khiển dòng điện ±1% | Chất lượng đầu nối đồng nhất trong mỗi chu kỳ hàn - đáp ứng các yêu cầu chứng nhận đóng gói của Liên hợp quốc dành cho nhà sản xuất trống |
| Cố định bề mặt cong | Các điện cực và khối định vị có hình dạng tùy chỉnh được thiết kế theo hình dạng vòng đai - đảm bảo tiếp xúc hoàn toàn, đồng đều trên các bề mặt hình trụ bất kể đường kính vòng đai |
| Chu trình hàn hoàn toàn tự động | Trình tự do PLC điều khiển từ khi kẹp đến khi nhả — loại bỏ khả năng biến đổi của con người, người vận hành mới tạo ra chất lượng tương tự như người kỳ cựu |
| 101 chương trình hàn được lưu trữ | Thu hồi ngay lập tức các kích thước vòng, độ dày dải và thiết kế khóa khác nhau - chuyển đổi trong vài phút mà không cần hàn thử |
| Thời gian chu kỳ 3–5 giây | Hàng trăm vòng hoàn thiện mỗi ca từ một người vận hành — tối đa hóa công suất |
| Kẹp khí nén và dẫn động điện cực | Nhanh chóng, có thể lặp lại, không cần điều chỉnh thủ công giữa các bộ phận - áp dụng lực nhất quán |
| Đầu vào cân bằng ba pha | Không cần hiệu chỉnh hệ số công suất - giảm tải lưới và loại bỏ các khoản phạt về công suất phản kháng |
| Mục | Đặc điểm kỹ thuật |
|---|---|
| Loại máy | Máy hàn điểm MFDC hai đầu dọc |
| Đầu hàn | 2 (trái và phải, điều khiển độc lập, đồng thời) |
| Tần số biến tần | 1000 Hz |
| Điện áp đầu vào | Ba pha 380V ±10%, 50/60Hz |
| Công suất định mức | 63/100/150 KVA mỗi đầu (có thể lựa chọn) |
| Tối đa. Dòng điện thứ cấp | Lên đến 20.000 A mỗi đầu |
| Chu kỳ nhiệm vụ | 50% |
| Kiểm soát hiện tại chính xác | ±1% |
| Đột quỵ điện cực | Trên 80 mm / Dưới 30 mm |
| Lực điện cực | 200–1500 N (khí nén, có thể điều chỉnh) |
| Phạm vi thời gian hàn | 1–999 mili giây |
| Thời gian chu kỳ tự động | 3–5 giây/pc (bao gồm cả tải/dỡ tải) |
| Chương trình được lưu trữ | 101 |
| Chế độ hoạt động | Chu trình tải thủ công / hàn tự động |
| Cung cấp khí nén | 0,4–0,6 MPa |
| làm mát | Làm mát bằng nước (vòng khép kín, theo dõi dòng chảy) |
| Sự an toàn | Rèm sáng, khóa liên động, E-stop, bảo vệ quá tải, báo động áp suất thấp |
| Chứng nhận CE | Đúng |
